دستگاه خم کن ورق هیدرولیک در مقابل CNC: کدام بهتر است؟

پاسخ مستقیم: کدام دستگاه خم کن شما باید انتخاب کنید

برای اکثر کارگاه های مدرن ساخت فلز، الف دستگاه خم کن صفحه CNC دقت بالاتر، تغییر سریعتر بین قطعات و خروجی سازگارتر را ارائه می دهد از یک ماشین خم کن دستی کاملاً هیدرولیک. یک دستگاه خم کن ورق هیدرولیک سنتی هنوز هم در کارگاه های ساده و کم حجم جایی دارد که در آن اپراتورها همان زاویه اصلی را به طور مکرر خم می کنند و انعطاف برنامه ریزی لازم نیست. به طور خلاصه، اگر تولید شما شامل هندسه قطعات متنوع، الزامات تحمل سخت‌تر یا تکرار سفارشات در بسیاری از شیفت‌ها باشد، ترمز فشاری CNC گزینه بلندمدت قوی‌تری است. اگر عملیات شما در مقیاس کوچک است، از نظر زمان تمرین از بودجه آگاه است، و بر روی طیف محدودی از خم‌های ساده متمرکز شده است، یک دستگاه خم‌کننده صفحه هیدرولیک همچنان می‌تواند به طور قابل اعتماد عمل کند.

در ادامه این راهنما نحوه عملکرد هر نوع ماشین، جایی که شکاف‌های عملکرد واقعی در دقت و خروجی نشان داده می‌شود، و نحوه تطبیق فناوری خمش مناسب با الگوی تولید خود را شرح می‌دهد. در طول مسیر، ما به الگوهای عملکرد معمولی گزارش شده در کارگاه های ساخت فلز با استفاده از آن اشاره می کنیم ترمز را فشار دهید تجهیزات، همراه با نمودارهای مقایسه برای سهولت در مشاهده تفاوت ها در یک نگاه.

درک کردن ماشین آلات خم کن ورق هیدرولیک

دستگاه خم کن ورق هیدرولیک که اغلب به آن ترمز پرس هیدرولیک گفته می شود، از سیلندرهای هیدرولیک برای راندن یک قوچ به سمت پایین استفاده می کند و یک صفحه فلزی را به یک دای V یا U die برای ایجاد خمش وادار می کند. زاویه خمش و عمق توسط اپراتور از طریق توقف های مکانیکی، گیج های پشتی و تعیین محدودیت های ضربه ای دستی کنترل می شود. این دسته از ماشین‌ها برای دهه‌ها جزء اصلی کارگاه‌ها بوده‌اند، زیرا مفهوم مکانیکی ساده است، منطق عملیاتی آن آسان است و دستگاه طیف وسیعی از ضخامت‌های صفحه را بدون تنظیم پیچیده تحمل می‌کند.

سیستم هیدرولیک چگونه کار می کند

روغن توسط یک پمپ هیدرولیک تحت فشار قرار می گیرد و به سیلندرهایی که در بالای قوچ قرار دارند فشار داده می شود. با افزایش فشار، قوچ با سرعت و نیروی تعیین شده توسط اپراتور از طریق کنترل های سوپاپ پایین می آید. عمق خمش معمولاً توسط یک توقف عمق مکانیکی یا دیجیتالی محدود می‌شود و دقت زاویه به شدت به تجربه اپراتور، انتخاب قالب و نحوه قرارگیری گیج پشتی برای هر صفحه بستگی دارد.

جایی که خم شدن هیدرولیک به بهترین وجه مناسب است

ماشین‌های خم کن ورق هیدرولیک در کارگاه‌های کوچک ساخت، کارگاه‌های تعمیر و تأسیساتی که محدوده محدودی از قطعات تکراری مانند براکت‌ها، مقاطع زاویه‌ای و پانل‌های محفظه را تولید می‌کنند، رایج هستند. از آنجایی که راه‌اندازی به جای برنامه‌های ذخیره‌شده، به گیج‌های دستی متکی است، این نوع ماشین برای عملیاتی مناسب است که در آن یک یا دو پروفیل خمشی برای اجراهای طولانی بدون تغییرات مکرر طراحی تولید می‌شوند.

نکته ای که قابل ذکر است این است که دقت خمش در یک ماشین هیدرولیک با مهارت اپراتور ارتباط نزدیکی دارد. دو اپراتور که با یک دستگاه خم کن ورق هیدرولیک کار می کنند، می توانند قوام زاویه قابل توجهی متفاوتی را ایجاد کنند، به ویژه در مواد گیج نازکتر که در آن برگشت فنری صفحه به صفحه تغییر می کند. این تنوع یکی از اصلی‌ترین دلایلی است که کارگاه‌ها در نهایت با افزایش حجم سفارش، به سمت جایگزین‌های کنترل‌شده CNC نگاه می‌کنند.

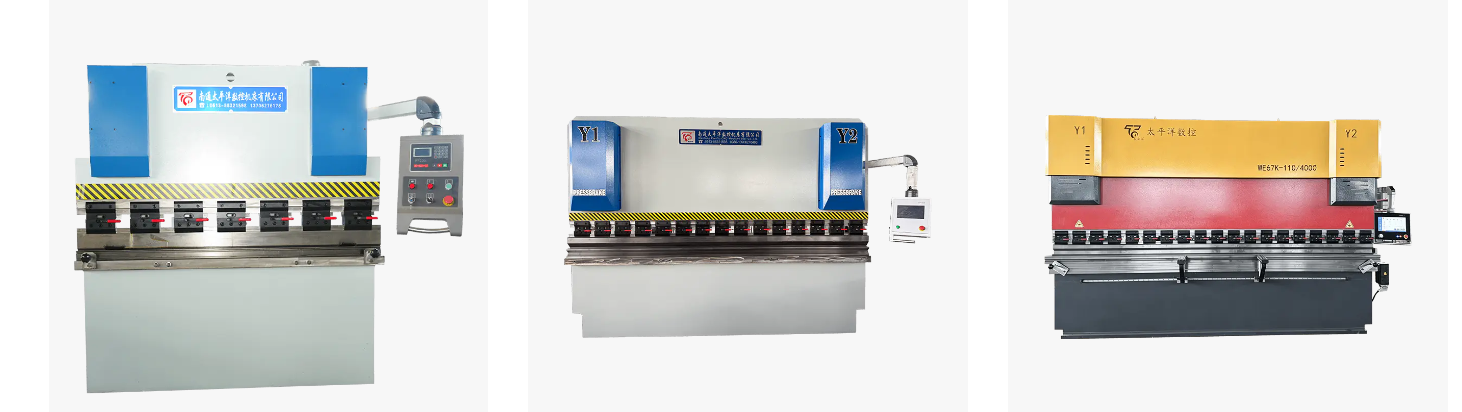

درک کردن CNC Plate Bending Machines and CNC Press Brake Technology

A دستگاه خم کن صفحه CNC از همان اصل رام هیدرولیک مانند ترمز فشاری معمولی استفاده می کند، اما یک سیستم کنترل عددی کامپیوتری را اضافه می کند که موقعیت رام، ترتیب خمش، حرکت گیج عقب و عمق ضربه را به طور خودکار کنترل می کند. هنگامی که یک برنامه خمشی ذخیره می شود، دستگاه همان توالی را در صدها یا هزاران قطعه با تغییرات بسیار کم تکرار می کند. این دلیل اصلی است پرس ترمز CNC به انتخاب استاندارد برای کارگاه های تولید هندسه قطعات متنوع در مقیاس تبدیل شده است.

اجزای اصلی ترمز پرس CNC

یک دستگاه خم کن صفحه CNC معمولی شامل یک رم هیدرولیک با هدایت سروو یا متناسب، یک صفحه کنترل CNC با رابط قابل برنامه ریزی، گیج های پشتی خودکار یا نیمه اتوماتیک روی محورهای X و R و سنسورهای اندازه گیری زاویه در مدل های بالاتر است. پیکربندی‌های چند محوره به گیج پشتی، سیستم تاج‌گذاری و شیب قوچ اجازه می‌دهد تا به‌طور خودکار برای هر خم در یک دنباله هماهنگ شوند.

چرا اتوماسیون نتیجه را تغییر می دهد

از آنجایی که توالی خمش به‌جای تنظیم دستی برای هر صفحه، به‌عنوان یک برنامه ذخیره می‌شود، دستگاه خم‌کن صفحه CNC بسیاری از تغییرات وابسته به اپراتور را که در ماشین‌های هیدرولیک دیده می‌شود، حذف می‌کند. تکرارپذیری زاویه بهبود می‌یابد، زمان تغییر بین شماره‌های قطعات مختلف به میزان قابل‌توجهی کاهش می‌یابد، و همان برنامه را می‌توان برای سفارش‌های تکراری ماه‌ها بعد بدون آموزش مجدد تنظیمات از ابتدا فراخوانی کرد.

بسیاری از مدل‌های دستگاه خم‌کن صفحه CNC دارای نرم‌افزار برنامه‌نویسی گرافیکی هستند که به اپراتور اجازه می‌دهد مشخصات قطعه نهایی را ترسیم کند و کنترل را به صورت خودکار توالی خمش، تناژ و موقعیت گیج عقب را محاسبه کند. این مانع مهارت عملی را در مقایسه با سیستم‌های CNC قدیمی‌تر کاهش می‌دهد، حتی اگر دستگاه خود توانایی بیشتری نسبت به یک واحد هیدرولیک خالص دارد.

جدول مقایسه سر به سر

جدول زیر تفاوت های عملی را که معمولاً یک کارگاه هنگام مقایسه یک دستگاه خم کن ورق هیدرولیک با دستگاه خم کن صفحه CNC در شرایط تولید معمولی تجربه می کند، خلاصه می کند.

مقایسه کلی ویژگی های دستگاه خم کن صفحه هیدرولیک و CNC در شرایط معمولی کارگاه
ویژگی	دستگاه خم کن ورق هیدرولیک	دستگاه خم کن صفحه CNC
روش کنترل	سنج های دستی و استاپ استروک	سیستم کنترل CNC قابل برنامه ریزی
دقت خم شدن	بستگی به تنظیم اپراتور دارد	سازگار در طول یک دوره تولید کامل
زمان راه اندازی برای قطعات جدید	طولانی تر، اندازه گیری مجدد دستی مورد نیاز است	برنامه های کوتاه تر و ذخیره شده را می توان فراخوانی کرد
مهارت مورد نیاز اپراتور	کیفیت زاویه بالا و با تجربه مرتبط است	متوسط، هدایت شده توسط برنامه های ذخیره شده
الگوی تولید ایده آل	دسته ای کوچک، خمیدگی های ساده تکراری	اندازه های دسته ای مخلوط، هندسه قطعات متنوع
سطح اتوماسیون	کم تا متوسط	متوسط به بالا

داده های دقت خمشی بر اساس نوع کنترل

دقت زاویه ای یکی از واضح ترین وجه تمایز بین تجهیزات خمشی هیدرولیک و CNC است. نمودار زیر محدوده‌های تحمل خمشی معمولی گزارش شده در چهار پیکربندی کنترل رایج را نشان می‌دهد که در درجه‌ها بیان می‌شوند، جایی که مقدار کوچک‌تر نشان‌دهنده دقت خمش محکم‌تر و سازگارتر است.

تحمل زاویه خمش معمولی بر اساس نوع کنترل، مقادیر کمتر نشان دهنده دقت بیشتر و تکرارپذیرتر است.

همانطور که در بالا نشان داده شد، الف پرس ترمز CNC مجهز به کنترل سروو معمولاً محدوده تحمل را چندین برابر محکم تر از دستگاه خم کن صفحه هیدرولیک دستی نگه می دارد. برای قطعاتی که روی هم قرار می‌گیرند، مانند پانل‌های محفظه یا براکت‌های ساختاری که باید پس از خم شدن در یک راستا قرار گیرند، این میزان دقت به‌طور قابل‌توجهی باعث کاهش دوباره کاری و تنظیمات اتصال در کف مغازه می‌شود.

خروجی تولید در اندازه های مختلف دسته ای

اندازه دسته تأثیر مستقیمی بر عملکرد مؤثرتر نوع دستگاه دارد. کارهای کوچک به نفع سادگی هستند، در حالی که تکرارهای بزرگتر به نفع برنامه نویسی ذخیره شده و اندازه گیری خودکار است. نمودار ستونی زیر میانگین قطعات پردازش شده در هر هشت ساعت جابجایی را در سه دسته دسته ای رایج مقایسه می کند.

میانگین قطعات پردازش شده در هر شیفت هشت ساعته، مقایسه خروجی دستگاه خم کن صفحه هیدرولیک و CNC در دسته های دسته ای

با افزایش اندازه دسته، شکاف به طور قابل توجهی افزایش می یابد. در کارهای کوچک، خروجی بین دو نوع ماشین تقریباً نزدیک است زیرا زمان تنظیم دستی سهم کمتری از کل کار است. در دسته های تکراری بزرگ، a دستگاه خم کن صفحه CNC به خوبی جلو می رود زیرا برنامه فقط باید یک بار ایجاد شود، پس از آن هر قسمت بعدی همان توالی خمش خودکار را بدون تنظیم گیج اضافی دنبال می کند.

الگوی پذیرش خمش کنترل شده CNC

در کارگاه‌های ساخت فلز که محصولات فولاد ضد زنگ، پانل‌های ساختمانی و اجزای صنعت سبک را مدیریت می‌کنند، با افزایش تنوع قطعات و سخت‌تر شدن انتظارات برای چرخش، تغییر پیوسته به سمت تجهیزات خمشی کنترل‌شده CNC صورت گرفته است. نمودار خطی زیر این تغییر کلی را در طول سال‌های اخیر نشان می‌دهد و سهم تخمینی ساعت‌های تولید را در ماشین‌های کنترل‌شده CNC در مقابل کنترل هیدرولیک صرفاً دستی دنبال می‌کند.

تغییر تصویری در ساعات تولید بین خمش هیدرولیک کنترل‌شده CNC و خمش دستی از 2019 تا 2026

این الگو با آنچه a دستگاه خم کن صفحه CNC manufacturer معمولاً از مشتریان کارگاهی مشاهده می‌شود که ناوگان خود را ارتقا می‌دهند، و پرس ترمزهای دستی قدیمی را با واحدهای کنترل‌شده CNC جایگزین می‌کنند، زیرا دفترچه‌های سفارش به تعداد قطعات بیشتر و درخواست‌های زمان کوتاه‌تر متنوع می‌شوند.

مقایسه عملکرد چند بعدی

هیچ عدد واحدی به طور کامل تفاوت بین دو نوع ماشین را نشان نمی دهد، زیرا هر کدام بسته به بعد اندازه گیری شده عملکرد متفاوتی دارند. نمودار رادار زیر ماشین‌های خمش صفحه هیدرولیک و CNC را در شش بعد عملیاتی در مقیاس صفر تا ده امتیاز می‌دهد.

امتیاز دهی نسبی ماشین آلات خم کننده صفحه هیدرولیک در مقابل CNC در شش بعد عملیاتی

مقایسه رادار یک نکته مهم را برجسته می‌کند: یک ماشین خم کن هیدرولیک در واقع امتیاز قابل قبولی برای بازده دسته‌ای کوچک کسب می‌کند، زیرا قبل از اجرای یک قطعه ساده نیازی به مرحله برنامه‌نویسی نیست. الف دستگاه خم کن صفحه CNC در دقت، اتوماسیون، انعطاف‌پذیری برنامه‌نویسی و راندمان دسته‌ای بزرگ به شدت جلو می‌آید، که دقیقاً همان جایی است که اکثر کسب‌وکارهای در حال رشد تولید ابتدا فشار تجهیزات دستی را احساس می‌کنند.

صنایعی که به هر نوع ماشین متکی هستند

هر دو دستگاه خم کن صفحه هیدرولیک و CNC در طیف وسیعی از بخش‌های تولید استفاده می‌شوند، اگرچه این ترکیب بسته به پیچیدگی قطعه و سازگاری مورد نیاز تغییر می‌کند. زمینه های کاربردی رایج عبارتند از:

تجهیزات صنعت سبک اجزای کشتی سازی ساختارهای پشتیبانی هوانوردی فرآوری متالورژی محفظه های ابزار دقیق مسکن لوازم برقی محصولات فولادی ضد زنگ ساخت و ساز و دکوراسیون

در بخش هایی مانند هوانوردی و ابزار دقیق، که سازگاری ابعادی بین قطعات حیاتی است، الف دستگاه خم کن صفحه CNC به طور کلی ترجیح داده می شود زیرا برنامه های ذخیره شده تغییرات انباشته شده را که می تواند در یک ماشین هیدرولیک ظاهر شود حذف می کند. در بخش هایی مانند ساخت ساختمان عمومی یا تولید پایه پایه، خمش هیدرولیک یک روش عملی و پرکاربرد باقی می ماند، به ویژه زمانی که یک کارگاه از قبل دارای اپراتورهای آموزش دیده باشد که با تنظیم دستی گیج راحت هستند.

انتخاب بین هیدرولیک و CNC برای کارگاه شما

انتخاب تجهیزات خمشی مناسب به جای انتخاب تنها بر اساس جدیدترین فناوری، به تطبیق قابلیت ماشین با الگوی تولید واقعی شما بستگی دارد. مراحل زیر یک فرآیند تصمیم گیری عملی را تشریح می کند.

تنوع قطعات خود را مرور کنید اگر کارگاه شما به طور مرتب بین زوایای خمش، طول فلنج یا ضخامت صفحه مختلف سوئیچ می کند، دستگاه خم کن صفحه CNC زمان تعویض را به میزان قابل توجهی کاهش می دهد.
اندازه دسته معمولی خود را تخمین بزنید. کارهای کوچک به نفع کنترل هیدرولیکی ساده تر هستند، در حالی که دسته های تکراری متوسط و بزرگ به نفع برنامه ریزی CNC ذخیره شده هستند.
شرایط تحمل خود را ارزیابی کنید. قطعاتی که باید دقیقاً با مجموعه‌های دیگر مطابقت داشته باشند از تکرارپذیری محکم‌تر یک پرس ترمز CNC بهره می‌برند.
زمان آموزش اپراتور در دسترس را در نظر بگیرید. ماشین‌های هیدرولیک منحنی یادگیری اولیه کوتاه‌تری دارند، در حالی که سیستم‌های CNC نیاز به آشنایی با برنامه‌نویسی دارند، اما وابستگی به مهارت اپراتور را در طول زمان کاهش می‌دهند.
برای رشد سفارش در آینده برنامه ریزی کنید. بسیاری از کارگاه‌هایی که با تجهیزات هیدرولیک شروع می‌شوند، بعداً با گسترش پایگاه مشتریان و کاتالوگ قطعات به کنترل CNC تبدیل می‌شوند.

ملاحظات تعمیر و نگهداری و عملیات بلند مدت

هر دو نوع ماشین نیاز به توجه معمولی به وضعیت روغن هیدرولیک، مهر و موم و اجزای ساختاری دارند، اما تمرکز تعمیر و نگهداری بین این دو کمی متفاوت است.

هیدرولیک Plate Bending Machine Upkeep

بررسی منظم سطح روغن و تمیزی روغن هیدرولیک
بازرسی دوره ای آب بند و شیلنگ های هیدرولیک
کالیبراسیون سنج دستی بین کارها را بررسی می کند
تراز قالب و بازرسی سایش

تعمیر و نگهداری دستگاه خم کن صفحه CNC

هیدرولیک oil and filter maintenance similar to standard hydraulic units
تمیز کردن دوره ای سنسور و رمزگذار برای حفظ دقت
کنترل به روز رسانی نرم افزار و پشتیبان گیری از برنامه های خمشی ذخیره شده
بررسی روانکاری و تراز محور گیج عقب

کارگاه‌هایی که هر یک از انواع ماشین‌ها را اجرا می‌کنند، به جای تعمیرات واکنشی، از یک روال تعمیر و نگهداری برنامه‌ریزی شده بهره می‌برند، زیرا نگهداری مداوم سیستم هیدرولیک مستقیماً بر پایداری دقت خمش در طول ماه‌ها کار مداوم تأثیر می‌گذارد.

منبع یابی از یک تولید کننده معتبر ماشین خم کن صفحه

Nantong Pacific CNC Machine Tool Co., Ltd به عنوان یک شرکت کلیدی در صنعت ماشین آلات ملی، مستقر در منطقه توسعه اقتصادی و فناوری Haian عمل می کند. این مرکز بیش از 20000 متر مربع وسعت دارد و یک تیم مهندسی با تجربه عملی در ماشین‌های برش، ماشین‌های خم کن، ماشین‌های نورد، پرس‌های هیدرولیک و ماشین‌های پانچ گرد هم می‌آورد و به شرکت پایگاه تولیدی گسترده‌ای فراتر از یک خط تولید واحد می‌دهد.

به عنوان یک دستگاه خم کن صفحه CNC manufacturer و پرس ترمز CNC تامین کننده، این شرکت هم تجهیزات سری استاندارد و هم ماشین آلات غیر استاندارد ساخته شده بر اساس نیازهای کارگاهی خاص را طراحی، توسعه و تولید می کند. همین پایگاه تولید نیز به عنوان یک تامین کننده دستگاه نورد صفحه CNC ، با کارخانه ماشین آلات نورد صفحه ارائه مدل‌های مختلف از سه رول فشرده تا پیکربندی‌های چهار رول سنگین‌تر، در کنار یک دستگاه اختصاصی دستگاه نورد صفحه هیدرولیک صف بندی برای کارگاه هایی که بخش های صفحه منحنی و استوانه ای را پردازش می کنند.

محصولات از این سازنده دستگاه نورد صفحه و bending equipment line are distributed across domestic markets and exported to Southeast Asia, Europe, the United States, and the Middle East. Service and support branches are established across Beijing, Tianjin, Shenyang, Shandong, Zhejiang, Guangzhou, Shanghai, Hangzhou, Chengdu, Xi'an, and the wider Jiangsu region, forming a coordinated pre sale, sale, and after sale service network. For distributors and trading partners exploring عمده فروشی دستگاه خم کن بشقاب کانال‌ها، این ترکیبی از قابلیت طراحی داخلی، محدوده وسیع محصول و پوشش خدمات منطقه‌ای، از سفارش‌های تجهیزات استاندارد و پیکربندی ماشین‌های خاص پروژه پشتیبانی می‌کند.

سوالات متداول

Q1: تفاوت بین دستگاه خم کن صفحه هیدرولیک و دستگاه خم کن صفحه CNC چیست؟

دستگاه خم کن ورق هیدرولیک به تنظیمات گیج دستی و قضاوت اپراتور برای هر خم متکی است، در حالی که یک دستگاه خم کن صفحه CNC برنامه های خمشی را ذخیره می کند و آنها را به طور خودکار تکرار می کند و نتایج ثابت تری را در طول یک دوره تولید کامل ارائه می دهد.

Q2: ترمز پرس CNC چگونه دقت خمش را کنترل می کند؟

ترمز فشاری CNC از یک سیستم کنترل قابل برنامه ریزی برای مدیریت عمق رم، موقعیت گیج عقب و توالی خمش استفاده می کند که اغلب توسط سنسورهای زاویه پشتیبانی می شود که به حفظ نتایج ثابت در بسیاری از قسمت ها کمک می کند.

Q3: آیا می توان دستگاه خم کن ورق هیدرولیک را با کنترل CNC ارتقا داد؟

برخی از فریم های پرس ترمز هیدرولیک را می توان با سیستم کنترل CNC و اتوماسیون گیج عقب مجهز کرد، اگرچه سطح ارتقای ممکن به ساختار اصلی دستگاه و اجزای هیدرولیک بستگی دارد.

Q4: یک دستگاه خم کن صفحه CNC چه محدوده ضخامتی را می تواند تحمل کند؟

دستگاه خم کن صفحه CNCs are available across a wide range of tonnage ratings, allowing them to process thin sheet material through heavier structural plate depending on the specific machine configuration selected.

Q5: آیا کارکردن ترمز پرس CNC سخت تر از دستگاه خم کن هیدرولیک است؟

برنامه نویسی اولیه نیاز به آشنایی با رابط کنترل دارد، اما هنگامی که یک برنامه خمشی راه اندازی می شود، می توان آن را به راحتی فراخوانی کرد، که اغلب تولید تکرار را ساده تر از تنظیم مجدد دستی یک ماشین هیدرولیک در هر بار می کند.

Q6: دستگاه خم کن صفحه CNC معمولاً از چند محور استفاده می کند؟

پیکربندی‌ها از سیستم‌های دو محوری اصلی که عمق قوچ و موقعیت گیج عقب را کنترل می‌کنند تا سیستم‌های چند محوره که تاج‌گذاری، شیب قوچ و حرکت گیج اضافی را نیز هماهنگ می‌کنند، متفاوت است.

Q7: چه موادی را می توان در دستگاه خمش صفحه CNC پردازش کرد؟

مواد متداول عبارتند از فولاد کربن، فولاد ضد زنگ و ورق آلومینیوم، با انتخاب قالب و تناژ تنظیم شده بر اساس ضخامت مواد و ویژگی های خمشی.

Q8: برنامه ریزی یک کار خمشی جدید روی ترمز فشاری CNC چقدر طول می کشد؟

نمایه‌های خم ساده اغلب می‌توانند در یک جلسه راه‌اندازی کوتاه با استفاده از نرم‌افزار برنامه‌نویسی گرافیکی برنامه‌ریزی شوند، در حالی که پیکربندی و آزمایش توالی‌های چند خم پیچیده‌تر ممکن است زمان بیشتری ببرد.

Q9: چه صنایعی از دستگاه های خم کن صفحه CNC بیشتر سود می برند؟

صنایع با هندسه قطعات متنوع و الزامات تناسب سخت تر، مانند سازه های پشتیبانی هوانوردی، محفظه های ابزار دقیق، و تولید محصولات فولادی ضد زنگ، بیشتر از خمش کنترل شده CNC بهره می برند.

Q10: چگونه یک دستگاه خم کن صفحه CNC یا ترمز فشاری CNC را نگهداری می کنید؟

تعمیر و نگهداری معمولی شامل بررسی روغن هیدرولیک، تمیز کردن حسگر و رمزگذار، تراز کردن گیج پشتی، و پشتیبان‌گیری از برنامه‌های خمشی ذخیره شده به عنوان بخشی از تعمیر و نگهداری منظم کارگاه است.
