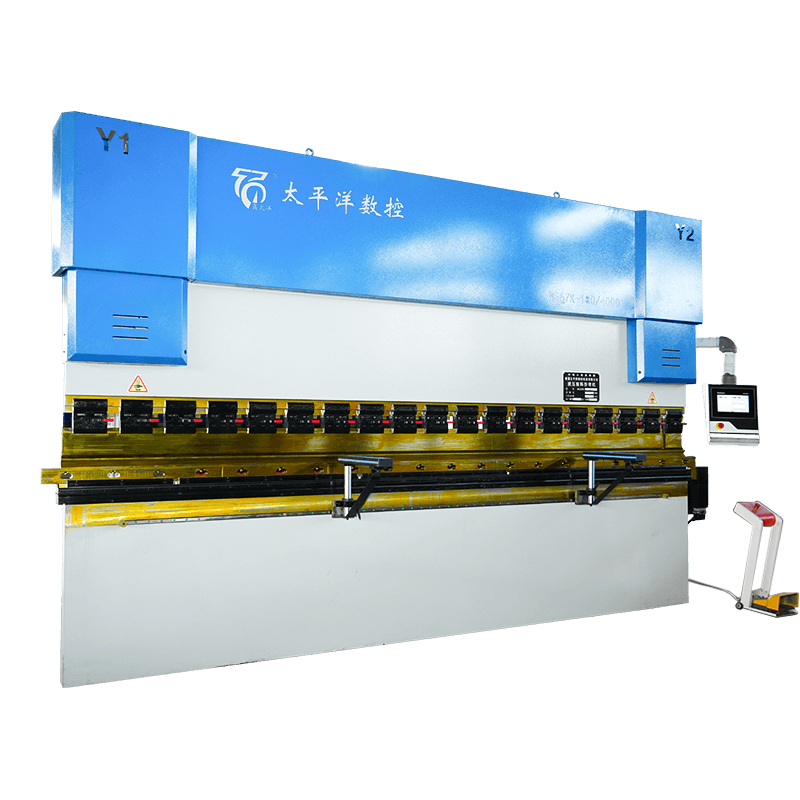

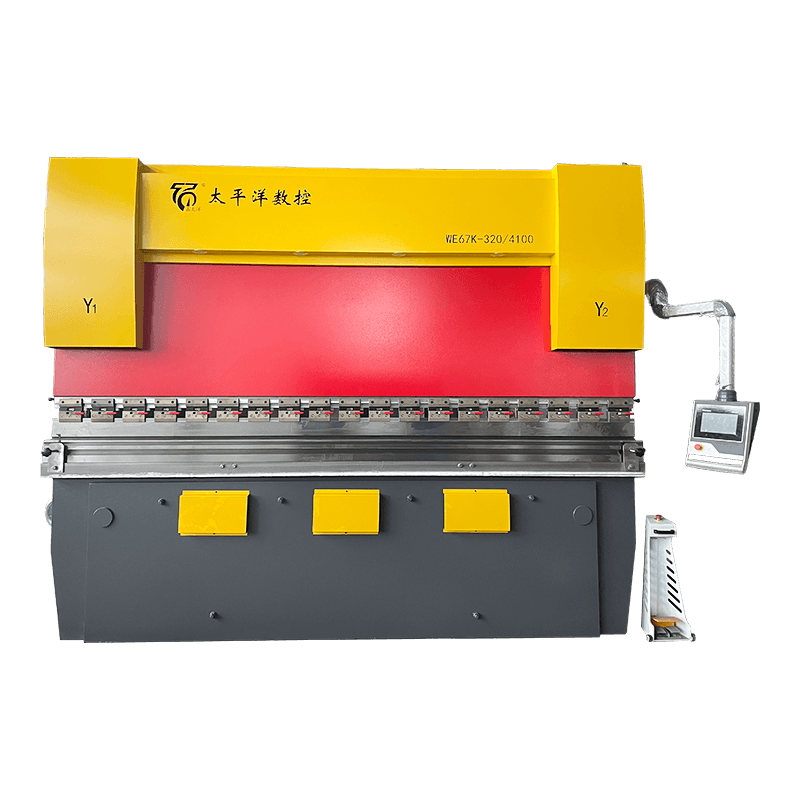

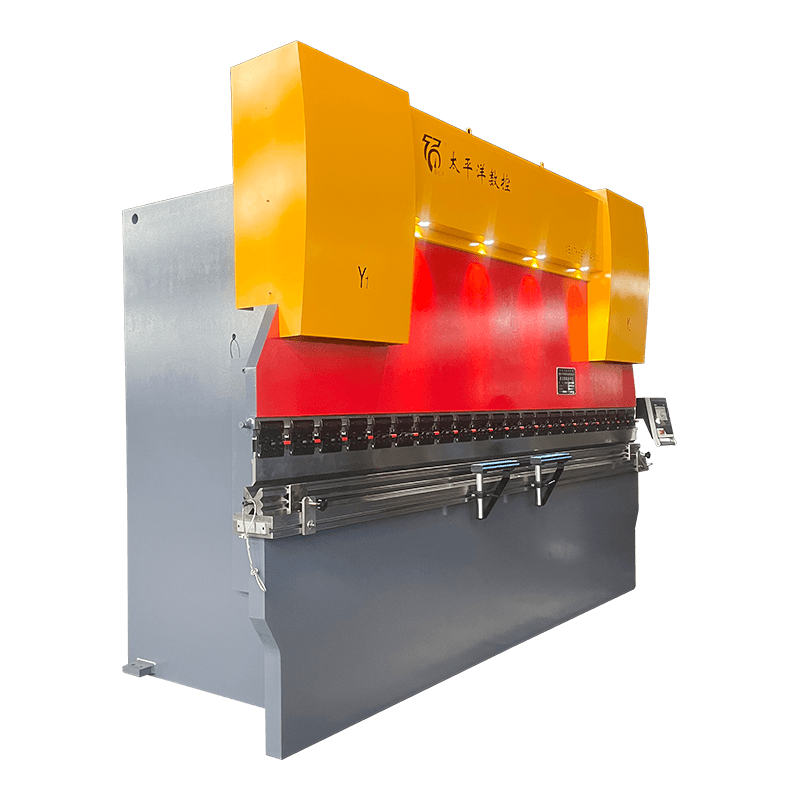

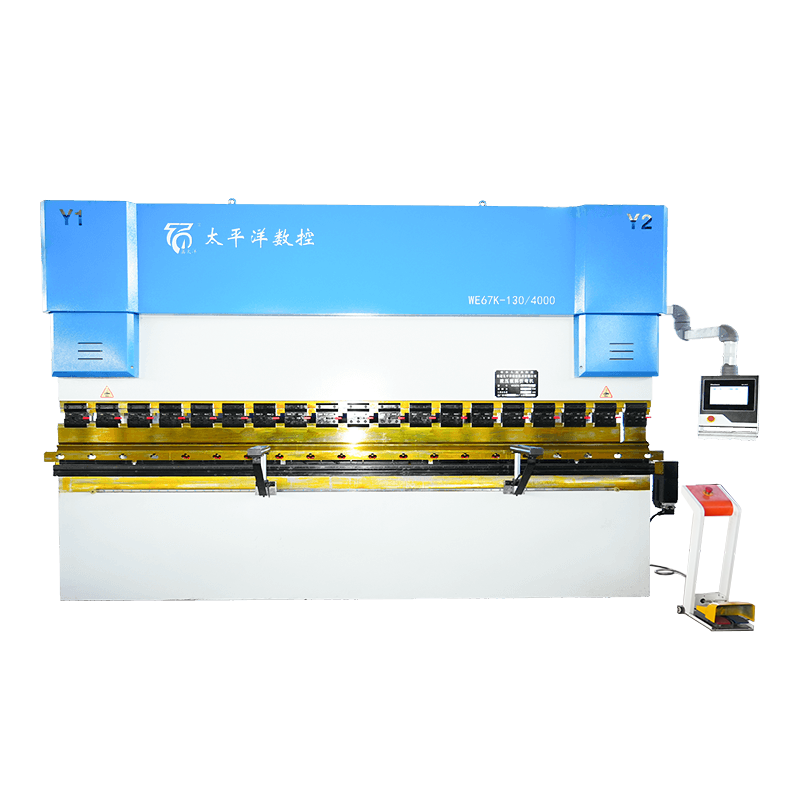

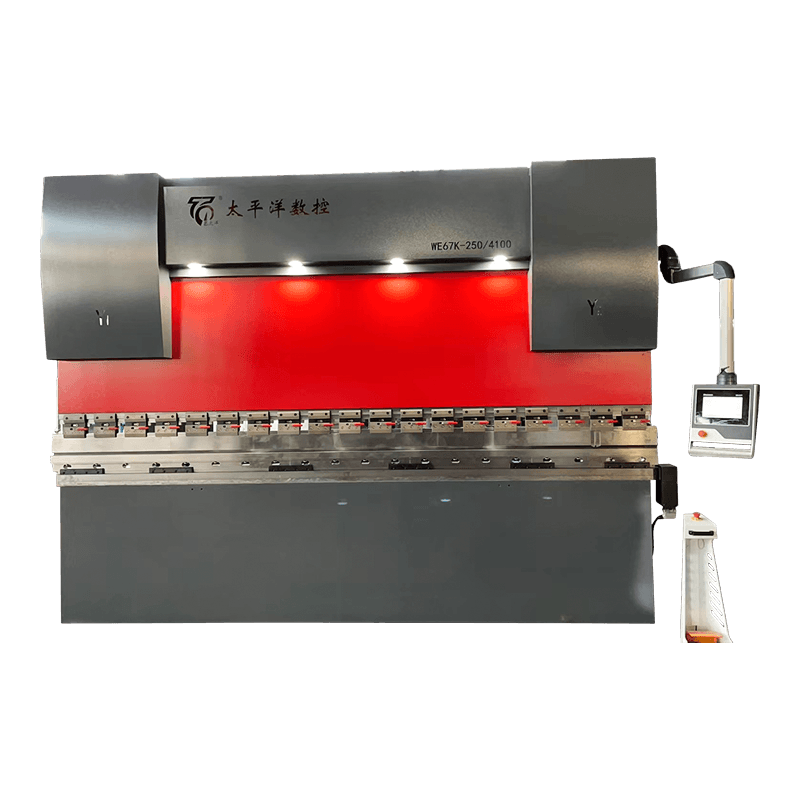

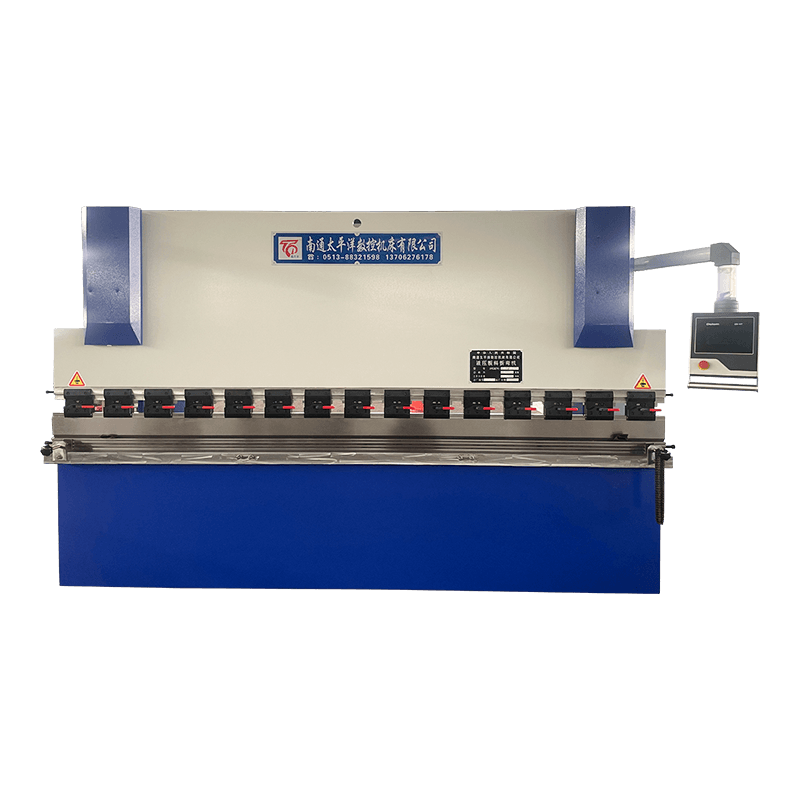

دستگاه خم کن ورق هیدرولیک هیدرولیک سرو CNC سری WE67K

ترمز پرس هیدرولیک سروو CNC الکترو هیدرولیک سری WE67K یک راه حل خمشی با دقت بالا است که توسط Nantong Pacific CNC Machine Tool Co., Ltd. توسعه یافته است. این سوپاپ الکترو هیدرولیک سروو هیدرولیک دو سیلندر سنکرون را به کار می گیرد، عملکرد عالی، دقت بالا و تکرارپذیری فلزی را برای مجموعه وظایف پیچیده ارائه می دهد.

ویژگی های کلیدی
کنترل سنکرون پیشرفته: مجهز به سیستم سنکرون دو سیلندر دریچه سروو الکترو هیدرولیک، موازی بودن با دقت بالا و دقت خمش ثابت در کل طول کار را تضمین می کند.

گیج پشتی چند انجمنه: مکانیزم گیج پشتی از کنترل یکپارچه حمایت می کند می کند و موقعیت یابی پذیری برای قطعات کار پیچیده را امکان پذیر می کند و راندمان را بهبود می بخشد.

سیستم هیدرولیک یکپارچه: سیستم هیدرولیک دارای طراحی کنترل یکپارچه با حلقه های آب بندی تولیدی است که عملکرد قابل تحمل، نگهداری کم و ظاهری تمیز و جمع آوری و جور ارائه می دهد.

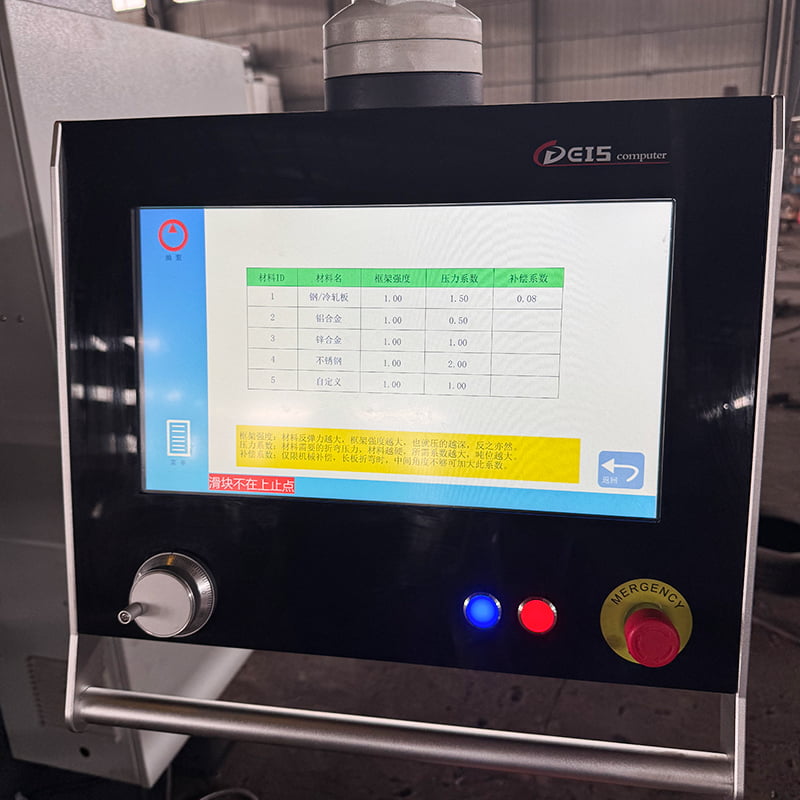

گزینه های کنترل CNC ممتاز: این دستگاه می‌تواند به سیستم DE15 توسعه یافته داخلی یا کنترل‌کننده‌های تولیدی معروف: Delem (هلند)، ESA (ایتالیا) و Cybelec (سوئیس) مجهز شود که برنامه‌نویسی قدرتمند و عملکرد کاربر پسند را ارائه دهد.

بستن سریع برای قالب بالا: این دستگاه مجهز به یک دستگاه گیره سریع برای قالب بالاتر است که می تواند سریع ابزار و کاهش زمان تنظیم برای عملیات خمشی را فراهم کند.

برنامه های کاربردی
این سروو پرس ترمز الکترو هیدرولیک پیشرفته برای خمش دقیق در صنایع از جمله:

هوافضا و دفاع
خودرو و حمل و نقل
کابینت و محفظه برق
تجهیزات آشپزخانه و لوازم خانگی
ساخت ورق فلزی با دقت بالا

تحقیق

مقدمه ای بر سیستم هیدرولیک:

سیستم هیدرولیک و اجزای هیدرولیک ماشین ابزار از سیستم HAWEI آلمان وارد شده است. سیستم هیدرولیک به طور خاص برای ماشین های خم CNC توسعه یافته است.

این سیستم دارای ویژگی های زیر است:

(1) که توسط یک گروه شیر سروو الکترو هیدرولیک هدایت می شود، دارای ساختار فشرده، عملکرد آب بندی قوی، دقت هماهنگ سازی بالا و عمر طولانی است.
(2) شیر پرکننده خارجی با قطر بزرگ، سرعت بالا و تلفات کم.
(3) پمپ فشار بالا دنده معروف برای مقاومت در برابر فشار بالا و سر و صدای کم استفاده می شود.
(4) مهر و موم سیلندر از عناصر آب بندی وارداتی از شرکت NOK ژاپن استفاده می کند که دارای سایش کم و بدون نشتی است.
(5) سیستم هیدرولیک دارای حفاظت ایمنی سرریز اضافه بار است.
(6) ارتفاع سطح روغن دارای صفحه نمایش واضح و شهودی است.
(7) سیستم راهنمای با دقت بالا، سیستم اندازه گیری موقعیت و عملکرد متعادل کننده هیدرولیک می تواند نیازهای پردازش تمام طول را برآورده کند.
(8) ماشین ابزار می تواند به طور مداوم تحت بار نامی کار کند و سیستم هیدرولیک نشتی ندارد و به طور مداوم با دقت بالا پایدار است.

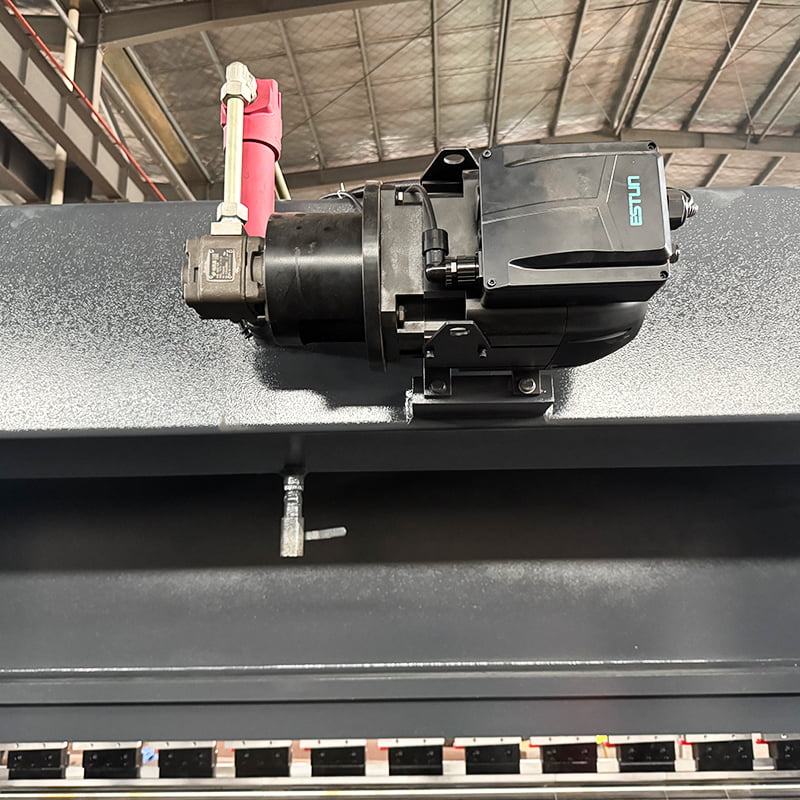

معرفی موتور

ماشین‌های Nantong Pacific CNC Machine Tool Co., Ltd از موتورهای با راندمان بالا و صرفه‌جویی در مصرف انرژی از برندهای معروف داخلی و خارجی مانند زیمنس آلمان استفاده می‌کنند. راندمان این موتور به طور قابل توجهی بالاتر از موتورهای استاندارد است و نیاز مشتریان به ماشین ابزارهای پربازده و کم انرژی را برآورده می کند. در عین حال، ما همچنین فناوری سروو موتور اختیاری را ارائه می دهیم که می تواند تا 35٪ انرژی را با استفاده از سروو موتورها ذخیره کند، در نتیجه مزایای بهبود راندمان و کاهش هزینه های عملیاتی را برای مشتریان به ارمغان می آورد، با هدف دستیابی به عملکرد دینامیکی بالا و بهبود راندمان تولید ماشین در عین حفظ مصرف انرژی پایین. .

معرفی پمپ روغن

پمپ روغن دستگاه خم کن یکی از هسته های دستگاه خم کن است و کیفیت آن مستقیماً بر راندمان کار دستگاه خم کن تأثیر می گذارد. پمپ روغن ما از برندهای معروف داخلی و خارجی مانند Sunny در ایالات متحده استفاده می کند. دارای ویژگی های راندمان بالا، پایداری و صرفه جویی در انرژی است که می تواند دقت و سرعت دستگاه خم کن را بهبود بخشد، نویز و مصرف انرژی را کاهش دهد و عمر طولانی داشته باشد.

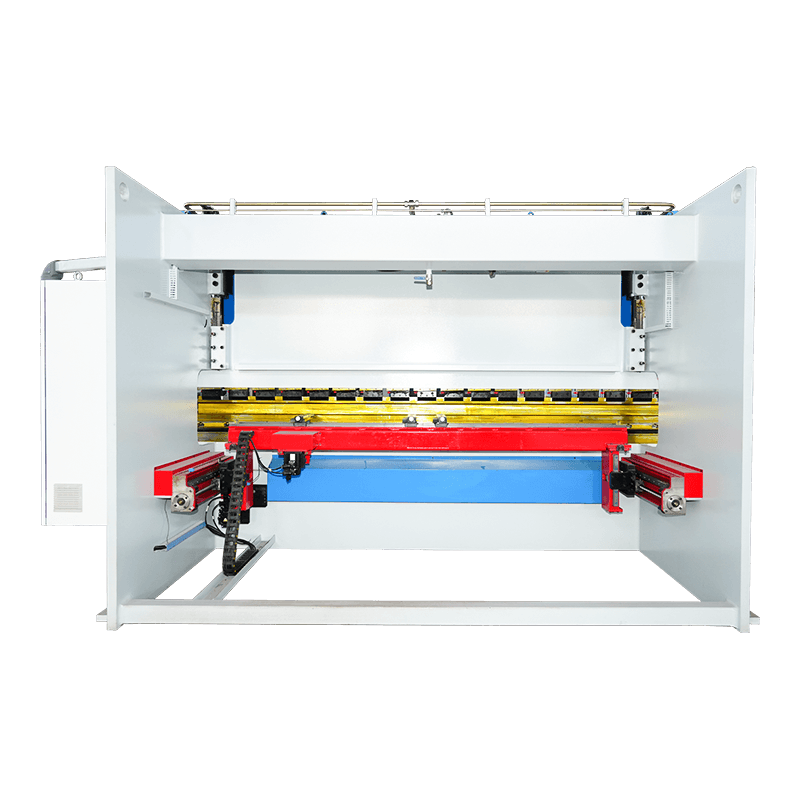

معرفی گیج عقب

کل گیج پشتی برای از بین بردن تنش داخلی، بهبود چقرمگی فلز و جلوگیری از اتلاف دقت به دلیل تغییر شکل قاب، تحت درمان با دمای بالا قرار می گیرد.
برای اطمینان از حرکت با دقت بالا محور X گیج عقب دستگاه، تامین کنندگان ما همه مارک های معروف مانند HIWIN هستند. پیچ های توپ و راهنماهای خطی دقت و قوام دستگاه را بهبود می بخشد. گیج عقب ما توسط یک موتور سروو کنترل می شود که کنترل و دقت عملکرد بهتری را نسبت به موتورهای پله ای ارائه می دهد.

اجزای الکتریکی

ما از قطعات اصلی اشنایدر یا زیمنس آلمانی وارداتی از فرانسه استفاده می کنیم که بسیار پایدار و بادوام هستند. کابینت برق اصلی مجهز به این دستگاه دارای توانایی ضد تداخل قوی و عملکرد الکتریکی پایدار است.

گیره های سریع

بسیار سفت، موقعیت و دقت. می توان به سرعت و به راحتی تعویض کرد تا به استفاده موثر از زمان دست یابد.

پیکربندی استاندارد

1. پیکربندی استاندارد دستگاه خم کن CNC 4 محوره (Y1، Y2، X، R) است. میز کار جبرانی میله کراوات دستی برای 3200 میلی متر و بالاتر استاندارد است.

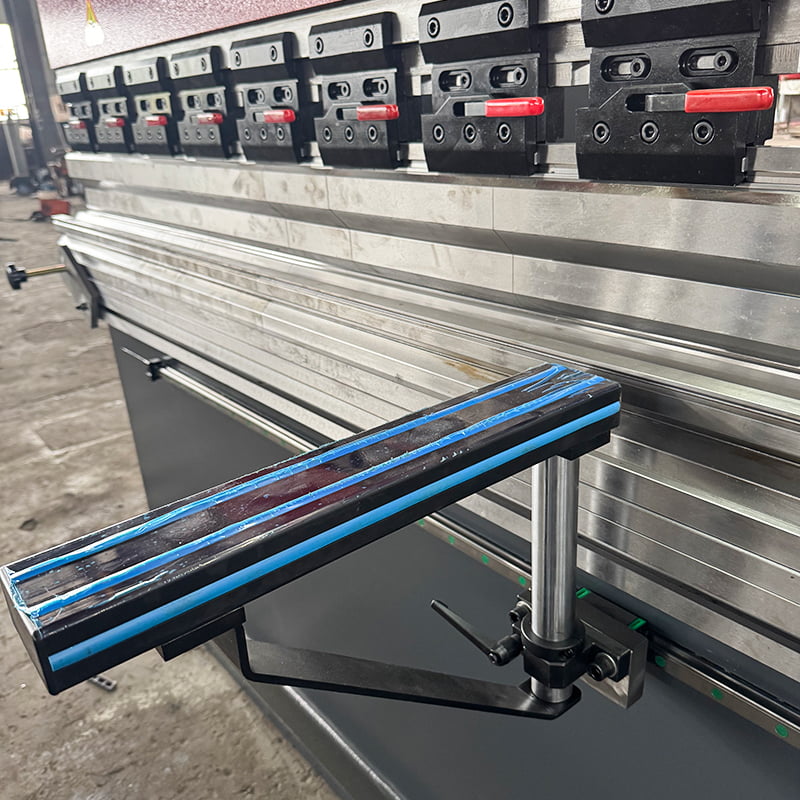

2. پشتیبانی از جلو قابل جابجایی
3. دستگاه خمش قالب تقسیم شده را می پذیرد. ساخته شده از مواد 42CRMO، با سختی 42 درجه، عمر قالب تضمین شده است
4. گیره سریع
5. موتور اصلی از زیمنس آلمانی یا مارک های معروف استفاده می کند، سیستم هیدرولیک از Rexroth آلمانی (BOSCH-REXROTH) استفاده می کند، و اجزای اصلی الکتریکی از اشنایدر فرانسوی یا زیمنس آلمانی استفاده می کنند.

تنظیمات اختیاری برای ماشین های خم کن الکترو هیدرولیک:

1. قالب های فوقانی و پایینی سفارشی ویژه
2. سیستم بستن هیدرولیک WILA یا بستن پنوماتیک
3. محافظ لیزر یا حفاظت مادون قرمز
4. جبران دستی، جبران الکتریکی یا جبران هیدرولیک
5. موتور اصلی به موتور سروو ارتقا یافته است
6. نرده های محافظ دو طرفه یا عقب
7. چراغ های LED به ماشین ابزار اضافه شده است
8. اضافه کردن محور CNC اختیاری
سایر الزامات ویژه منوط به تأیید قیمت شرکت است

خطوط اصلی ترمز پرس همزمان الکتروهیدرولیک سری WE67K

مدل	اسمی فشار (KN)	طول از جدول (میلی متر)	فاصله بین قاب ها (میلی متر)	گلو عمق (میلی متر)	سکته مغزی (میلی متر)	ارتفاع باز (میلی متر)	موتور اصلی (KW)	وزن (کیلوگرم)	ویژگی کلی LXWXH (میلی متر)
WE67K-63/2500	630	2500	2050	250	120	360	5.5	4600	2600x1500x2000
WE67K-63/3200	630	3200	2600	280	120	360	5.5	5500	3300x1580x2100
WE67K-100/2500	1000	2500	2050	320	150	420	7.5	6800	2600x1600x2480
WE67K-100/3200	1000	3200	2600	320	150	420	7.5	8000	3300x1620x2480
WE67K-100/4000	1000	4000	3600	350	150	420	7.5	9200	4100x1620x2480
WE67K-125/2500	1250	2500	2050	320	150	420	7.5	6950	2600x1600x2480
WE67K-125/3200	1250	3200	2600	320	150	420	7.5	8200	3300x1620x2480

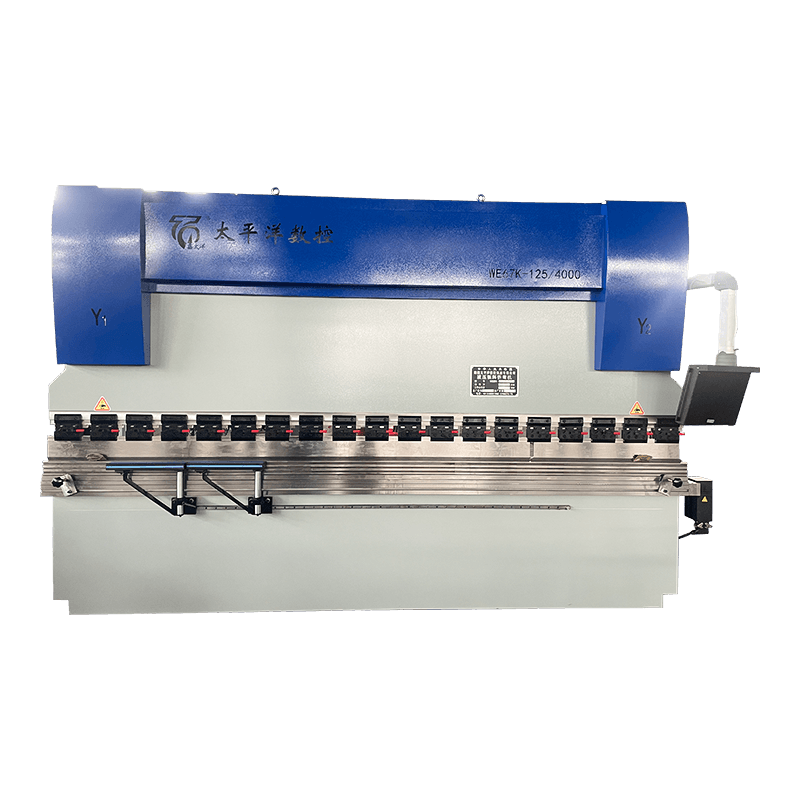

WE67K-125/4000	1250	4000	3600	350	150	420	7.5	9500	4100x1620x2480

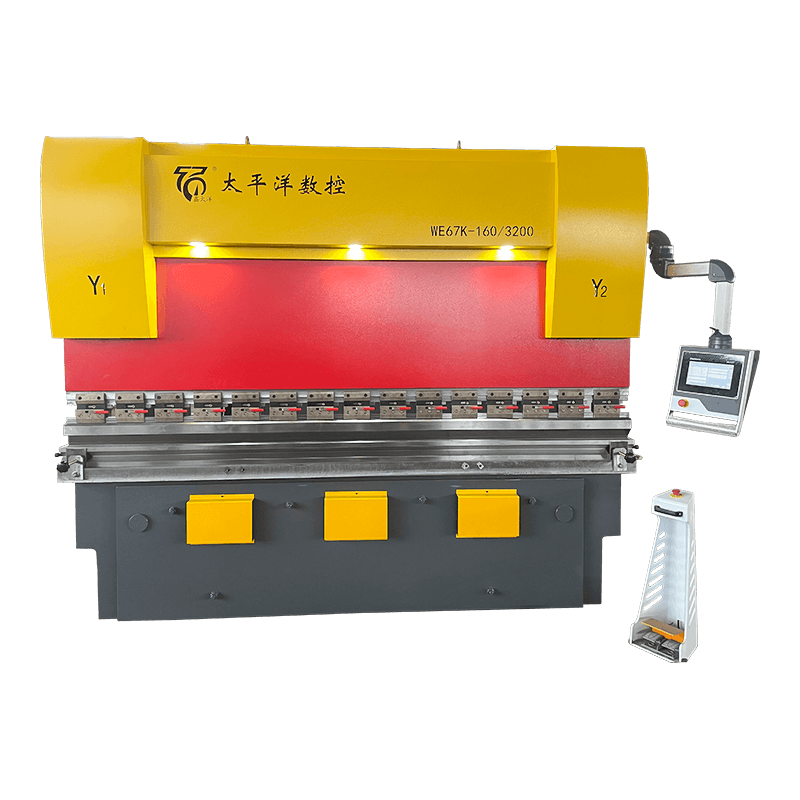

WE67K-160/3200	1600	3200	2600	400	200	480	11	11000	3300x1620x2480
WE67K-160/4000	1600	4000	3600	400	200	480	11	13000	4100x1620x2480
WE67K-200/3200	2000	3200	2600	400	200	520	15	12800	3300x1650x2980
WE67K-200/4000	2000	4000	3600	400	200	520	15	15800	4100x1680x3000
WE67K-200/6000	2000	6000	4800	400	200	520	18.5	23500	6100x1750x3150
WE67K-250/3200	2500	3200	2600	400	200	520	18.5	13800	3300x1650x2980
WE67K-250/4000	2500	4000	3600	400	200	520	18.5	15200	4100x1680x3000
WE67K-250/6000	2500	6000	4800	400	200	520	18.5	24600	6100x1750x3150
WE67K-300/3200	3000	3200	2600	350	250	560	22	16600	3300X2050X3000
WE67K-300/4000	3000	4000	3600	350	250	560	22	20800	4100X2080X3100
WE67K-300/6000	3000	6000	4800	350	250	560	22	29000	6100X2080X3350
WE67K-400/4000	4000	4000	3600	350	250	580	37	27000	4100X2080X3200
WE67K-400/6000	4000	6000	4750	400	250	580	37	38500	6100X2180X3580
WE67K-500/4000	5000	4000	3600	350	250	580	37	28000	4100X2080X3250
WE67K-500/6000	5000	6000	4750	400	250	580	37	39000	6100X2180X3580

توضیحات و مشخصات ارائه شده در این کاتالوگ بدون اطلاع قبلی قابل تغییر هستند.
