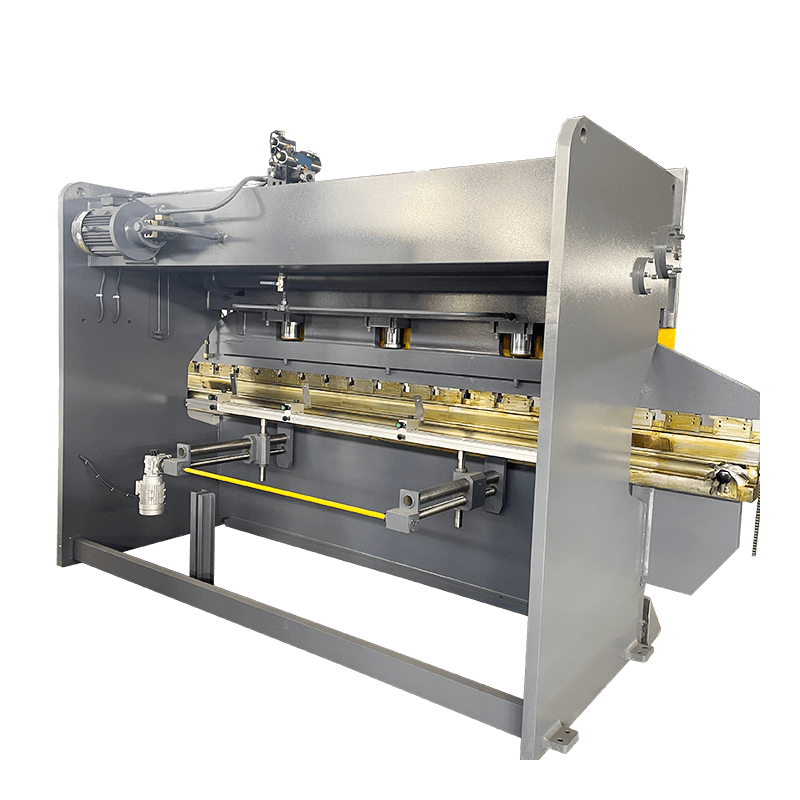

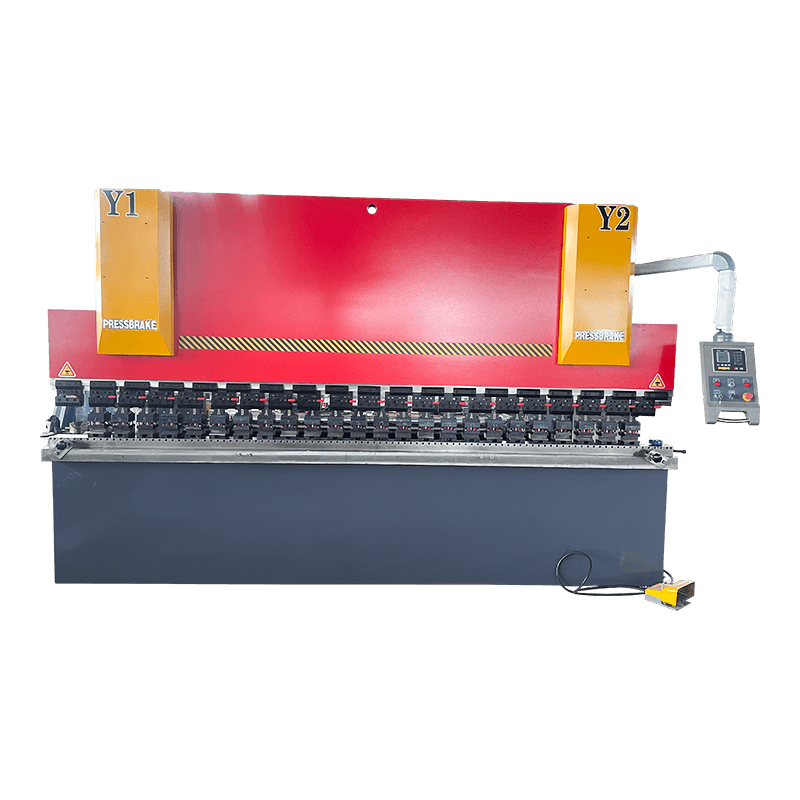

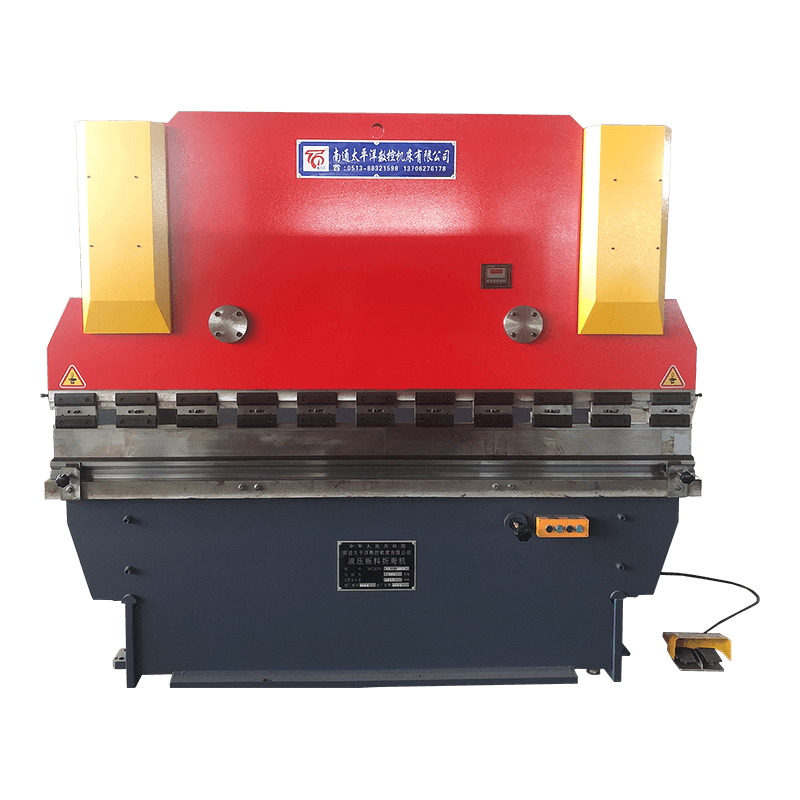

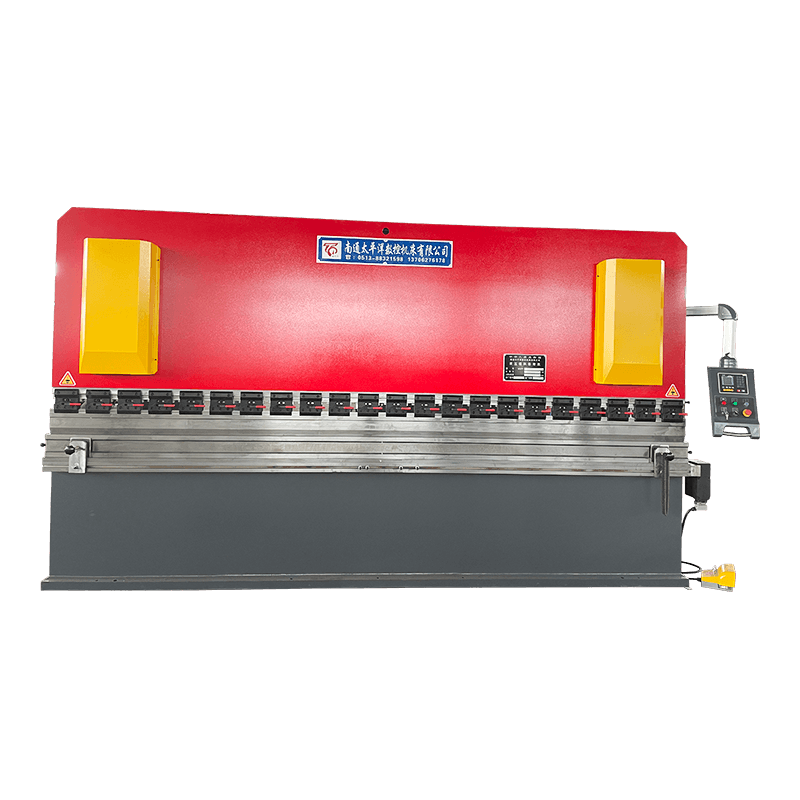

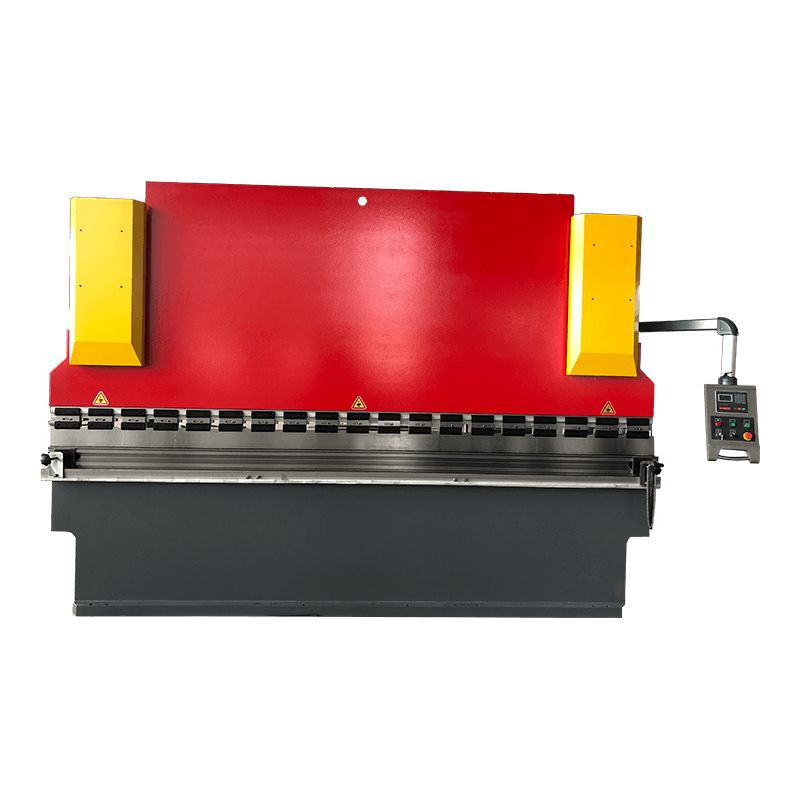

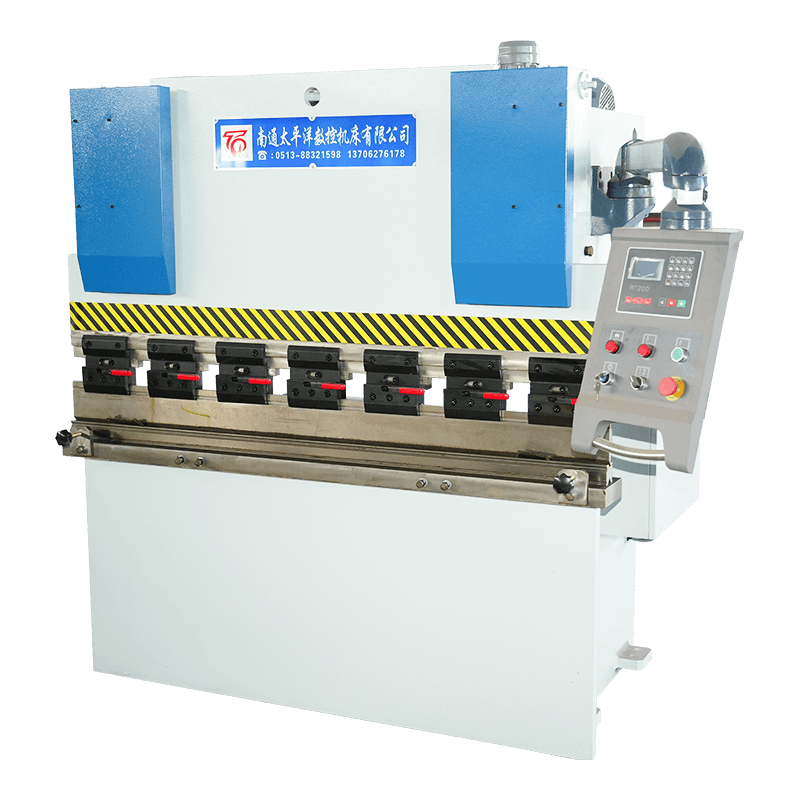

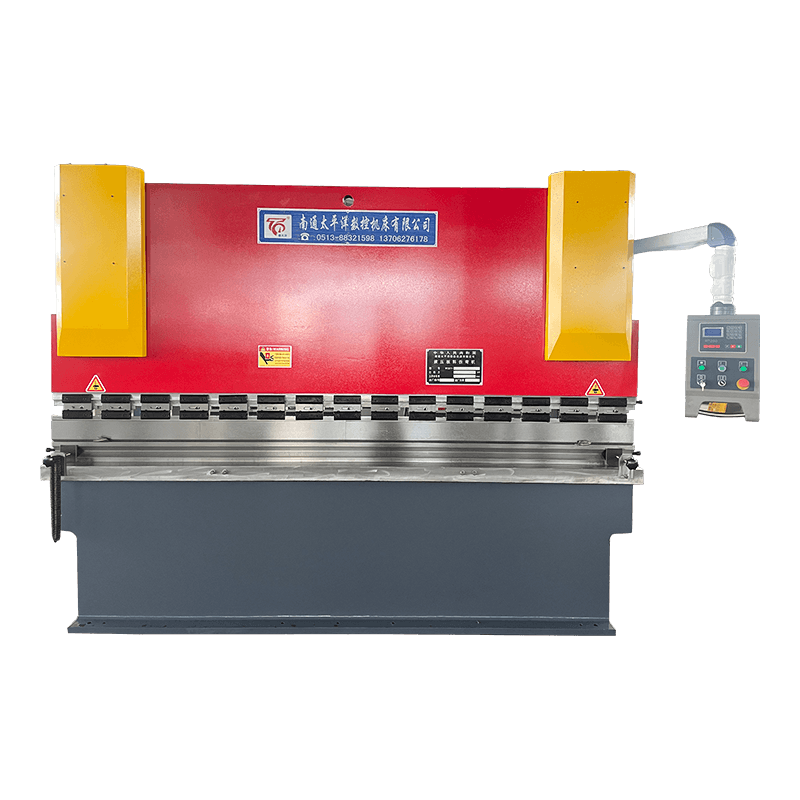

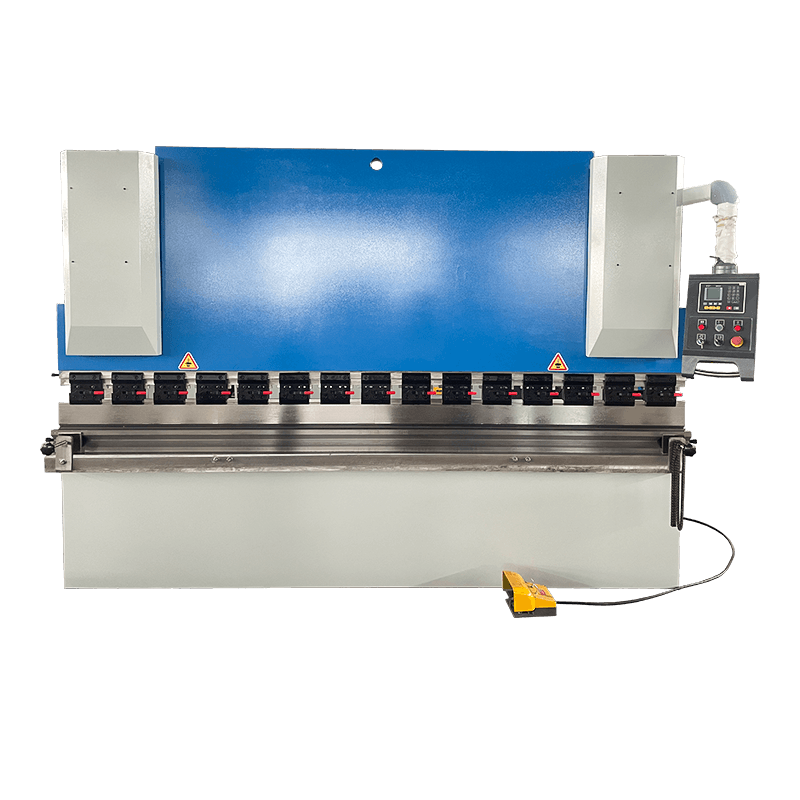

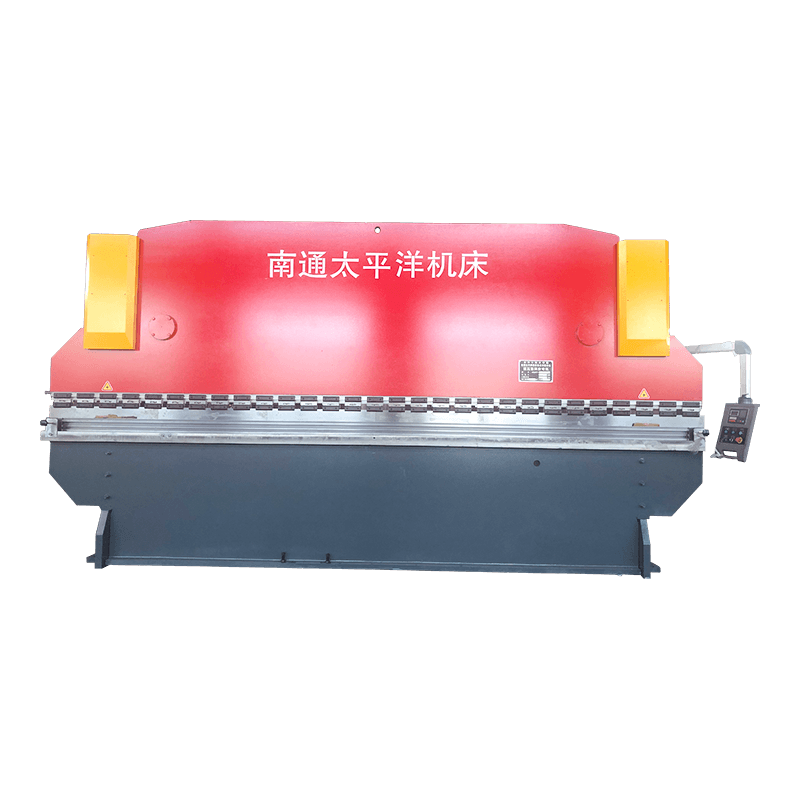

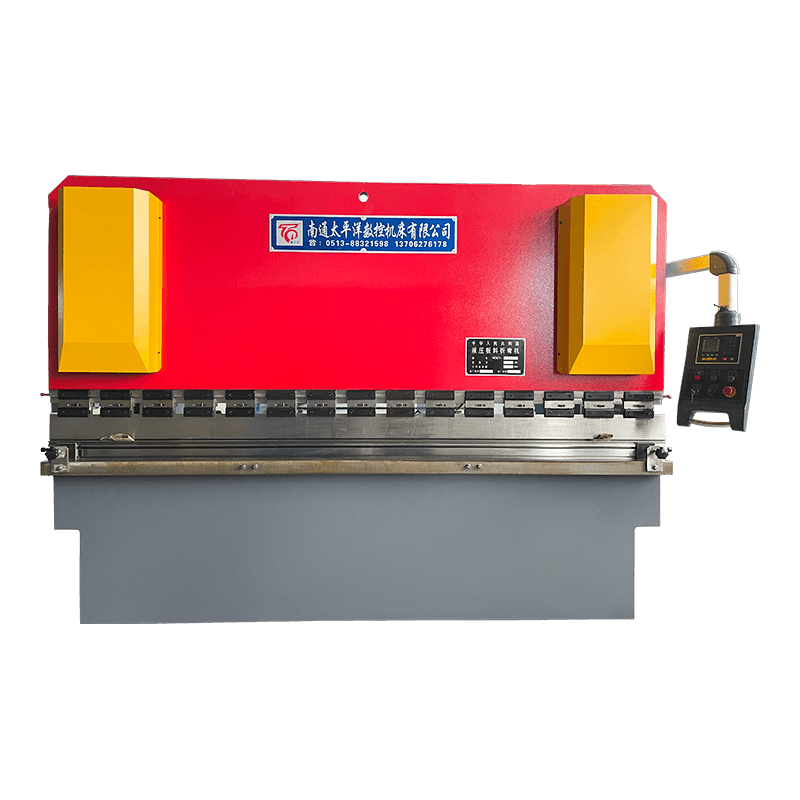

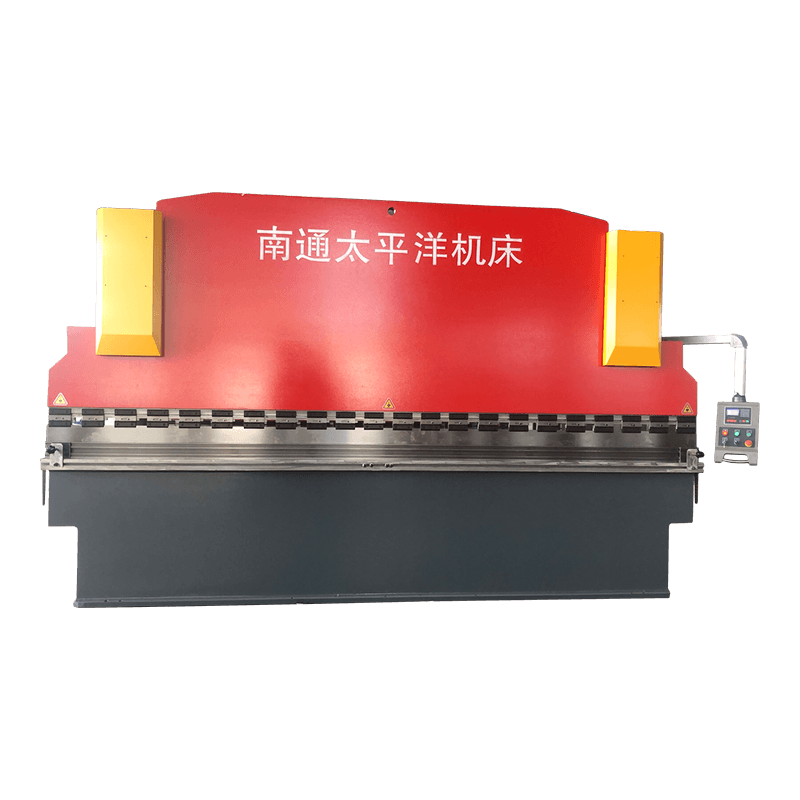

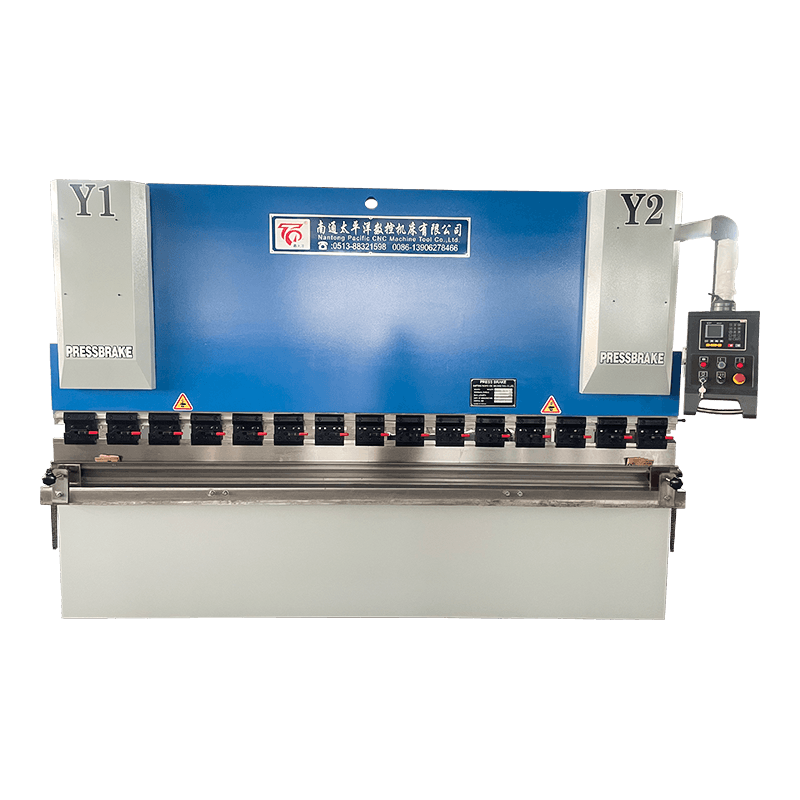

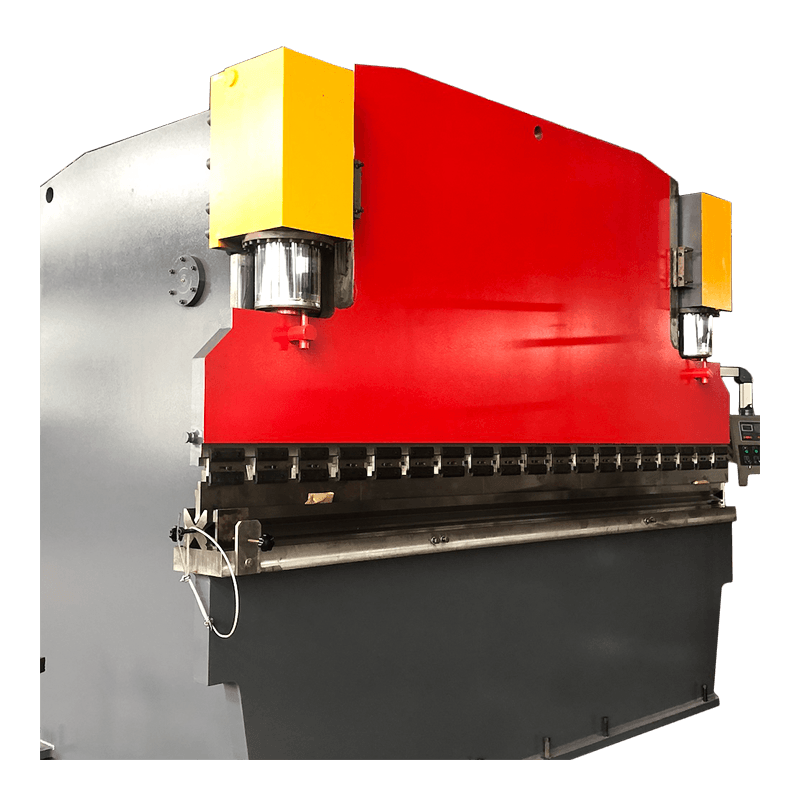

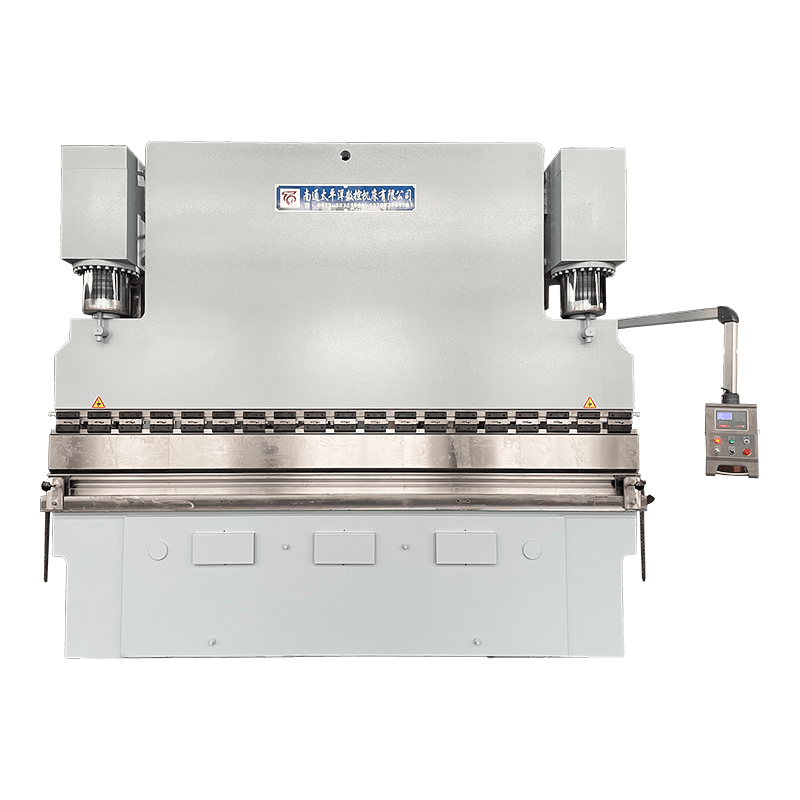

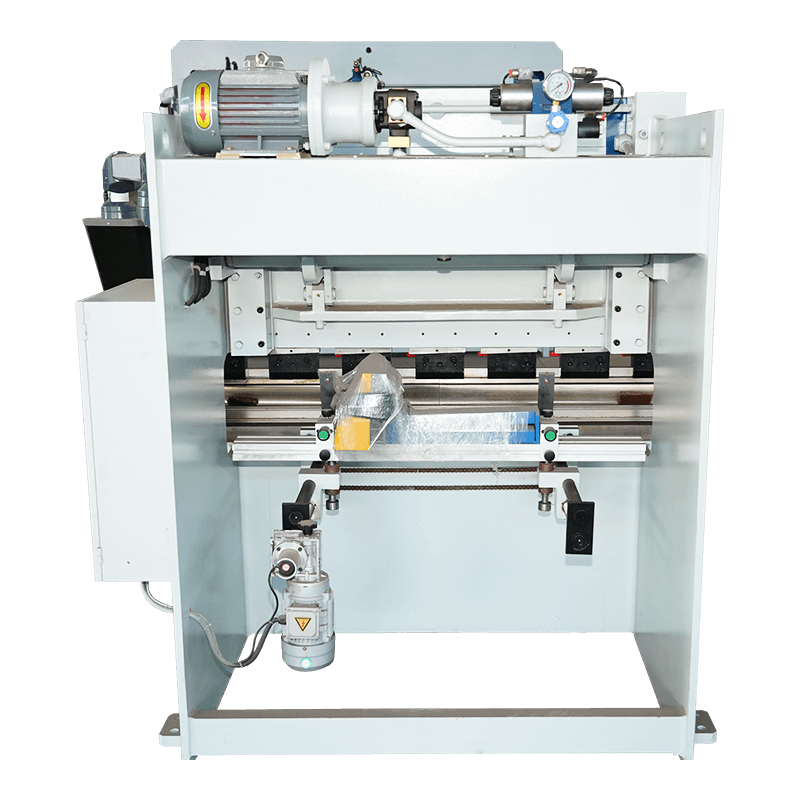

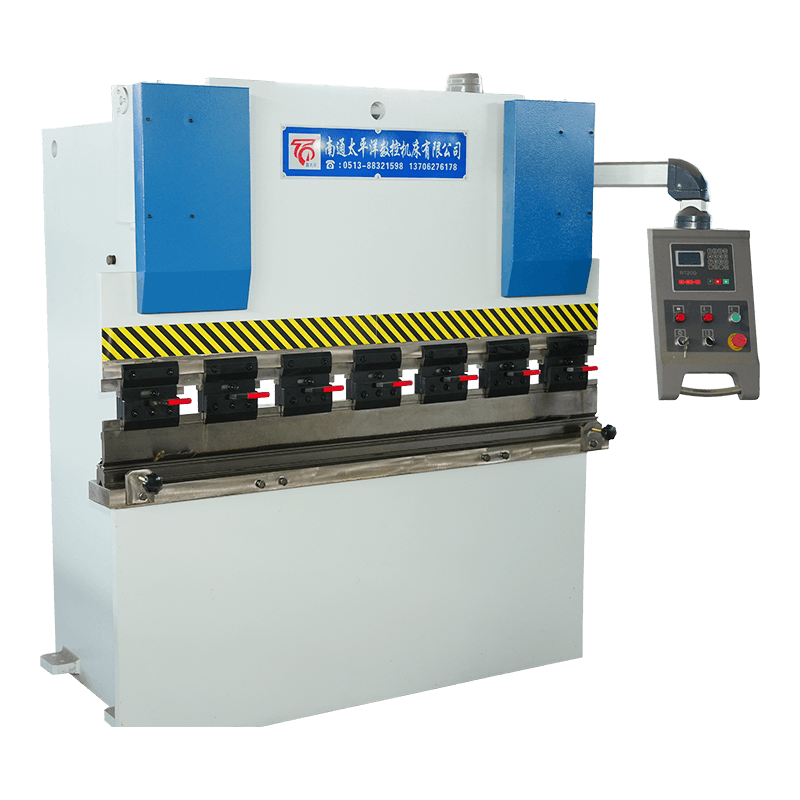

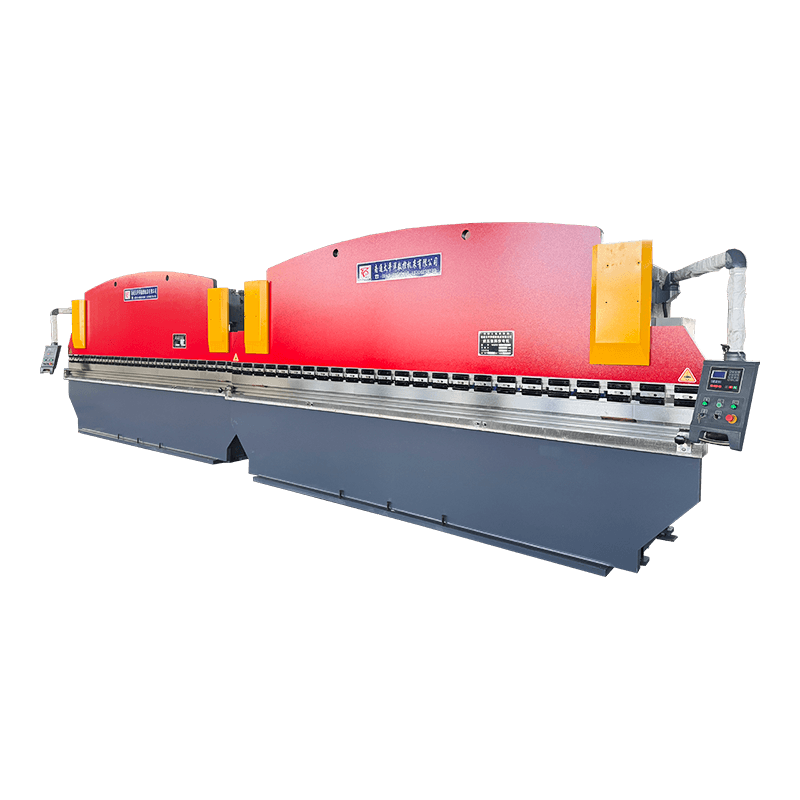

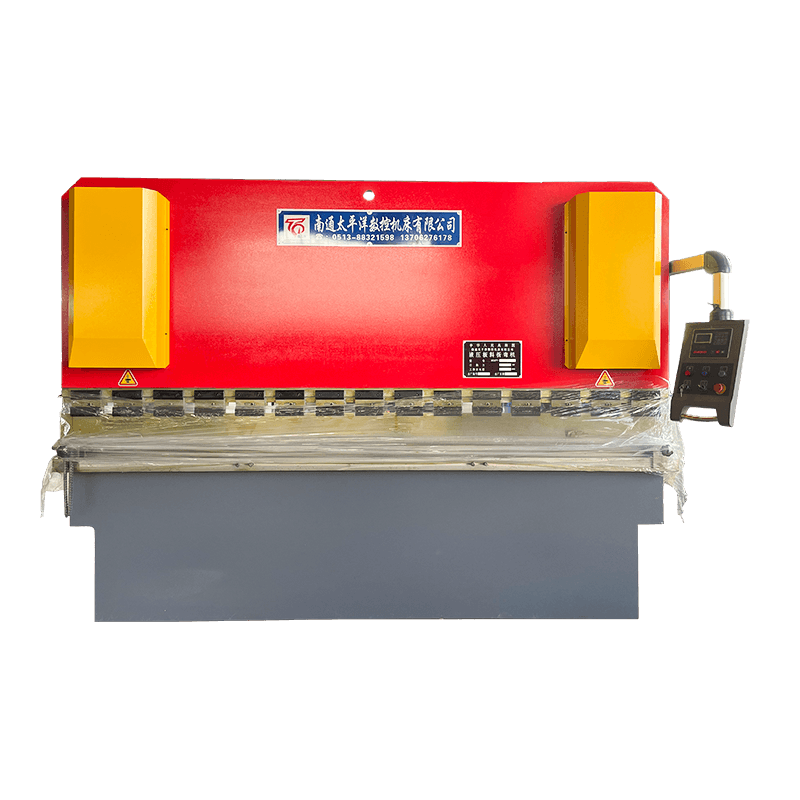

دستگاه خم کن ورق هیدرولیک سری WC67Y

ترمز پرس هیدرولیک سری WC67Y یک دستگاه خم کن ورق فلزی NC مقرون به صرفه است که به طور گسترده در کارگاه های ساخت فلز، تولید HVAC و تولید عمومی استفاده می شود. این دستگاه خم کن هیدرولیک مجهز به سیستم های کنترل E21 یا RT200 NC، عملکرد قابل اعتماد، عملکرد آسان و نگهداری کم را ترکیب می کند و آن را به اولین انتخاب برای محیط های تولید کوچک و متوسط ​​تبدیل می کند.

ویژگی های کلیدی
سازه جوشی تمام فولادی: کل قاب دستگاه از یک ساختار تمام فولادی جوش داده شده با درمان تنش ارتعاشی استفاده می کند. طراحی و تایید شده با نرم افزار تحلیل تنش ANSYS، استحکام مکانیکی بالا، صلبیت و پایداری طولانی مدت را تضمین می کند.

قالب بالایی قابل تقسیم: ابزار فوقانی را می توان با توجه به نیاز مشتری تقسیم بندی کرد، با پردازش قطعات کار با اندازه ها و اشکال مختلف سازگار شد، انعطاف پذیری در تولید را بهبود بخشید.

سیستم کنترل NC: این سیستم مجهز به کنترلر E21 NC، استروک گیج عقب و استروک رام را برنامه ریزی می کند و می تواند تا 40 مجموعه برنامه را برای راه اندازی سریع کارهای مختلف خمشی ذخیره کند.

فرآیند ماشینکاری دقیق: فریم دستگاه تحت فرآیند کامل سنگ زنی، حفاری و شستشو قرار می گیرد که دقت و قابلیت اطمینان بالایی را در طول کارکرد طولانی مدت تضمین می کند.

گیج پشتی سفت و سخت: ساختار گیج پشتی فولادی موقعیت پایدار و دقیق را فراهم می کند و از ابعاد خمشی ثابت در سرتاسر دسته ها اطمینان می دهد.

ایمنی و کنترل هیدرولیک: شیر سرریز حفاظت اضافه بار را برای سیستم هیدرولیک فراهم می کند، در حالی که سوئیچ فشار امکان تنظیم آسان فشار سیستم را با توجه به مواد و ضخامت های مختلف فراهم می کند.

ایمنی توقف اضطراری: سوئیچ پایی مجهز به عملکرد توقف اضطراری است که از خاموش شدن فوری دستگاه در مواقع غیرمنتظره برای افزایش ایمنی اپراتور اطمینان حاصل می کند.

برنامه های کاربردی
این پرس بریک هیدرولیک برای خم کردن فولاد کربنی، فولاد ضد زنگ، آلومینیوم و سایر ورق های فلزی در صنایع از جمله:
ساخت ورق فلزی

  • تولید تهویه مطبوع و کانال کشی
  • تولید تجهیزات آشپزخانه و لوازم خانگی
  • قطعات خودرو و ساخت فولاد سازه

تحقیق

توضیح محصول

ویژگی های عملکرد:

1. بدنه دستگاه با تجزیه و تحلیل المان محدود طراحی شده است و پیری ارتعاش استرس داخلی را از بین می برد و بدنه دستگاه را پایدار و قابل اعتماد می کند.
2. دستگاه محرک سیلندر عقب منحصر به فرد با استفاده از اصل اهرم طراحی شده است که نه تنها فشار کاری سیستم را کاهش می دهد، بلکه ظرفیت اضافه بار سیستم را نیز بهبود می بخشد. دوام سیستم و پایداری حرکت مکانیکی را افزایش می دهد.
3. یک دستگاه موقعیت یابی چند نقطه ای در انتهای سمت راست لغزنده ارائه شده است که نه تنها می تواند به راحتی لغزنده را در هر موقعیتی تنظیم کند، بلکه موقعیت یابی شش زاویه مختلف را در یک زمان کامل می کند و شدت کار اپراتور را کاهش می دهد و راندمان کار را بهبود می بخشد.
4. یک موتور کاهنده چرخ دنده حلزونی و یک شفت خارج از مرکز در انتهای سمت چپ لغزنده ارائه شده است که نه تنها تنظیم تعادل لغزنده را تسهیل می کند، بلکه نیازهای پردازش ویژه مانند شکل دهی مخروطی و خمش را نیز برآورده می کند.
5. قالب پایینی با نگهدارنده قالب جبران انحراف و صفحه انحراف طراحی شده است که نه تنها صافی قطعه کار را تضمین می کند، بلکه ثبات زاویه قطعه کار را نیز تضمین می کند و در نتیجه دقت هندسی قطعه کار را بهبود می بخشد.

ویژگی های کنترل E21 NC:

دستگاه CNC دستگاه خم کن E21

ویژگی ها:

●کنترل بک گاج و بلوک
● کنترل برای موتورهای AC عمومی، اینورتر فرکانس
●موقعیت یابی هوشمند
●پیشخوان بورس
● تنظیم زمان نگهداری/فشرده سازی
●حافظه برنامه تا 40 برنامه تا 25 مرحله در هر برنامه
● موقعیت یک طرفه
●عملکرد عقب نشینی
● یک کلید پشتیبان / بازیابی پارامترها
●mm/اینچ

ویژگی های کنترلر RT200:

RT200 یک سیستم کنترل صفحه نمایش دیجیتال است که توسط شرکت ما بر اساس مزایای بسیاری از سیستم های CNC داخلی و خارجی طراحی و توسعه یافته است. برای نیازهای خاص صنایع ماشین برش و خم کن استفاده می شود. در مقایسه با سیستم های نمایش دیجیتال سنتی، دارای ویژگی های زیر است:
1. نمایشگر LCD
2. خود تشخیص سیگنال های ورودی خارجی
3. موقعیت یابی یک طرفه
4. فرکانس چهارگانه سخت افزاری
5. ظاهر زیبا و محکم
6. عملکرد هزینه بالا
7. تابع برنامه نویسی چند مرحله ای

پیکربندی استاندارد ماشین ابزار:

1. پیکربندی استاندارد سیستم E21 یا RT200. در صورت عدم نیاز به سیستم، یک دستگاه نمایشگر دیجیتال نیز می تواند به طور جداگانه انتخاب شود.
2. پشتیبانی از جلو قابل جابجایی
3. قالب دستگاه خم کن از مواد 42CRMO با سختی 42 درجه برای اطمینان از عمر قالب ساخته شده است.
4. فیکسچر مکانیکی. قالب بالایی یک فیکسچر مکانیکی از نوع قلاب با ایمنی بالا است.

اختیاری:

1. حفاظت فوتوالکتریک
2. قالب مخصوص
3. فیکسچر سریع
4. سیستم جبران دستی
5. چراغ ها را نصب کنید
6. نرده های محافظ سفارشی
7. سایر الزامات ویژه منوط به تأیید قیمت شرکت است

پارامترهای اصلی ترمز پرس هیدرولیک سری WC67Y/K

مدل

اسمی
فشار
(KN)

طول
از جدول
(میلی متر)

فاصله
بین قاب ها
(میلی متر)

گلو
عمق
(میلی متر)

سکته مغزی
(میلی متر)

ارتفاع باز
(میلی متر)

موتور اصلی
(KW)

وزن
(کیلوگرم)

ابعاد کلی
LXWXH
(میلی متر)

WC67Y/K-40/1600

400

1600

1150

250

100

340

4

2000

1750x1350x1900

WC67Y/K-40/2200

400

2200

1850

250

100

340

4

2500

2300x1350x1900

WC67Y/K-40/2500

400

2500

2050

250

100

340

4

2800

2600x1400x1950

WC67Y/K-63/2500

630

2500

2050

250

120

360

5.5

4500

2600x1400x2000

WC67Y/K-63/3200

630

3200

2600

250

120

360

5.5

5400

3300X1450X2100

WC67Y/K-80/2500

800

2500

2050

250

120

380

7.5

5800

2650X1420X2120

WC67Y/K-80/3200

800

3200

2600

250

120

380

7.5

6100

3300X1450X2100

WC67Y/K-100/2500

1000

2500

2050

320

120

385

7.5

6100

2650X1450X2200

WC67Y/K-100/3200

1000

3200

2600

320

120

385

7.5

6600

3300X1450X2200

WC67Y/K-100/4000

1000

4000

3200

320

120

385

7.5

8000

4100X1450X2200

WC67Y/K-125/2500

1250

2500

2050

320

120

385

7.5

6300

2650X1550X2200

WC67Y/K-125/3200

1250

3200

2600

320

120

385

7.5

7000

3300X1550X2200

WC67Y/K-125/4000

1250

4000

3200

320

120

385

7.5

8200

4100X1550X2200

WC67Y/K-160/3200

1600

3200

2600

320

200

470

11

10000

3300X1780X2500

WC67Y/K-160/4000

1600

4000

3200

320

200

470

11

12000

4100X1780X2520

WC67Y/K-200/3200

2000

3200

2600

320

200

485

11

12000

3300X1750X2680

WC67Y/K-200/4000

2000

4000

3200

320

200

485

11

13800

3300X1750X2680

WC67Y/K-250/3200

2500

3200

2600

320

250

560

18.5

13600

3300X2000X2880

WC67Y/K-250/4000

2500

4000

3200

320

250

560

18.5

15000

4100X2050X2980

WC67Y/K-300/3200

3000

3200

2600

350

250

560

22

16000

3300X2050X3000

WC67Y/K-300/4000

3000

4000

3200

350

250

560

22

20000

4100X2080X3100

WC67Y/K-300/6000

3000

6000

4700

350

250

560

22

28000

6100X2080X3250

WC67Y/K-400/3200

4000

3200

2600

350

250

580

37

20000

3300X2000X3000

WC67Y/K-400/4000

4000

4000

3200

350

250

580

37

26000

4100X2080X3150

WC67Y/K-400/6000

4000

6000

4750

400

250

580

37

37500

6100X2180X3580

WC67Y/K-500/4000

5000

4000

3200

350

250

580

37

26000

4100X2080X3150

WC67Y/K-500/6000

5000

6000

4750

400

250

580

37

37500

6100X2180X3580

توضیحات و مشخصات ارائه شده در این کاتالوگ بدون اطلاع قبلی قابل تغییر هستند.

برای اطلاعات بیشتر با ما تماس بگیرید

در هنگام نیاز به ما دریغ نکنید!

SUBMIT

در مورد
شرکت ماشین آلات Nantong Pacific CNC ، با مسئولیت محدود
شرکت ماشین آلات Nantong Pacific CNC ، با مسئولیت محدود

شرکت ماشین آلات Nantong Pacific CNC ، با مسئولیت محدود is a key enterprise of national machinery industry, located in Haian Economic and Technological Development Zone, where the environment is beautiful and the traffic is convenient, which facilitates the rapid establishment of communication between enterprises and customers. The enterprise is fully equipped, specializing in the production of shearing machine, bending machine, rolling machine, hydraulic press, punching machine and other محصولات, widely used in: light industry, aviation, shipbuilding, metallurgy, instrumentation, electrical appliances, stainless steel products, construction and decoration industry. Our products sell well both at home and abroad.


به عنوان یک حرفه ای China دستگاه خم کن ورق هیدرولیک سری WC67Y Manufacturers and دستگاه خم کن ورق هیدرولیک سری WC67Y Factory، این شرکت اکنون توانایی طراحی ، توسعه و ساخت محصولات سری استاندارد و تجهیزات غیر استاندارد را دارد. محصولات به خوبی در سراسر کشور ، تعداد زیادی صادرات به جنوب شرقی آسیا ، اروپا ، ایالات متحده و خاورمیانه به فروش می رسند. این شرکت مساحت بیش از 20،000 متر مربع را در بر می گیرد و گروهی از مهندسین و تکنسین با تجهیزات حرفه ای ، تولید و آزمایش حرفه ای کاملاً کامل است. Over the years, has been committed to the research and innovation of forging machine tools, the product sales and after-sales service is sparing no effort, has in Beijing, Tianjin, Shenyang, Shandong, Zhejiang, Guangzhou, Shanghai, Hangzhou, Chengdu, Xi 'an and Jiangsu area established a more perfect set of pre-sale, sale, after-sales service in one of شاخه ها ، تمام تلاش خود را برای تأمین نیازهای مشتریان داخلی و خارجی انجام می دهیم.


در دنیای امروز پر از امید و فرصت ها ، وسایل نقلیه اقیانوس آرام و مشتریان ما برای توسعه مشترک دست به دست هم می دهند.

خبر
گسترش دانش صنعت

دستگاه خم کن ورق هیدرولیک سری WC67Y یک تجهیزات صنعتی است که خم شدن ورق های فلزی را با دقت بالا از طریق انتقال هیدرولیک و فناوری هماهنگ سازی مکانیکی انجام می دهد. اصل کار آن حول حرکت دقیق سیستم هیدرولیک برای کنترل لغزنده و هماهنگی پایدار ساختار هماهنگ سازی مکانیکی می چرخد. پس از راه اندازی تجهیزات، پمپ روغن هیدرولیک از طریق درایو موتور شروع به کار می کند و روغن هیدرولیک از طریق دریچه کارتریج و شیر متناسب وارد سیلندر اصلی می شود تا لغزنده را برای حرکت از بالا به پایین فشار دهد.

در طی فرآیند خمش، سیلندر پرس ابتدا ورق را گیره می‌کند و سپس سیلندر اصلی تحت فشار قرار می‌گیرد و لغزنده را به سمت پایین هدایت می‌کند و ورق در شیار V شکل بین قالب‌های بالایی و پایینی تغییر شکل پلاستیکی می‌یابد. سیستم هیدرولیک موقعیت حرکت لغزنده را از طریق بلوک مکانیکی داخلی سیلندر متوجه می شود. همراه با پارامترهای از پیش تعیین شده سیستم CNC، می تواند دقت تکراری زاویه خم شدن را برای رسیدن به ± 45' تضمین کند. پس از اتمام خم شدن، سیستم هیدرولیک فشار را از طریق دریچه پرکننده آزاد می کند و انرژی هیدرولیکی ذخیره شده در آکومولاتور به لغزنده کمک می کند تا سریعاً برگردد که به طور قابل توجهی کارآمدتر از سیستم سنتی است.

Nantong Pacific Machine Tool Co., Ltd تولید کنندگان و کارخانه دستگاه خم کن ورق فلزی هیدرولیک سری wc67y چین است، ما در فروش دستگاه خم کن ورق هیدرولیک سفارشی، 30 سال تجربه در صنعت تخصص داریم. نرم افزار تحلیل استرس ANSYS پایداری و دقت دستگاه را تضمین می کند. قالب بالایی را می توان با توجه به نیاز مشتری تقسیم کرد تا با پردازش محصولات در اندازه های مختلف سازگار شود. ساختار گیج پشتی فولادی دقت موقعیت و پایداری گیج پشتی را تضمین می کند.
