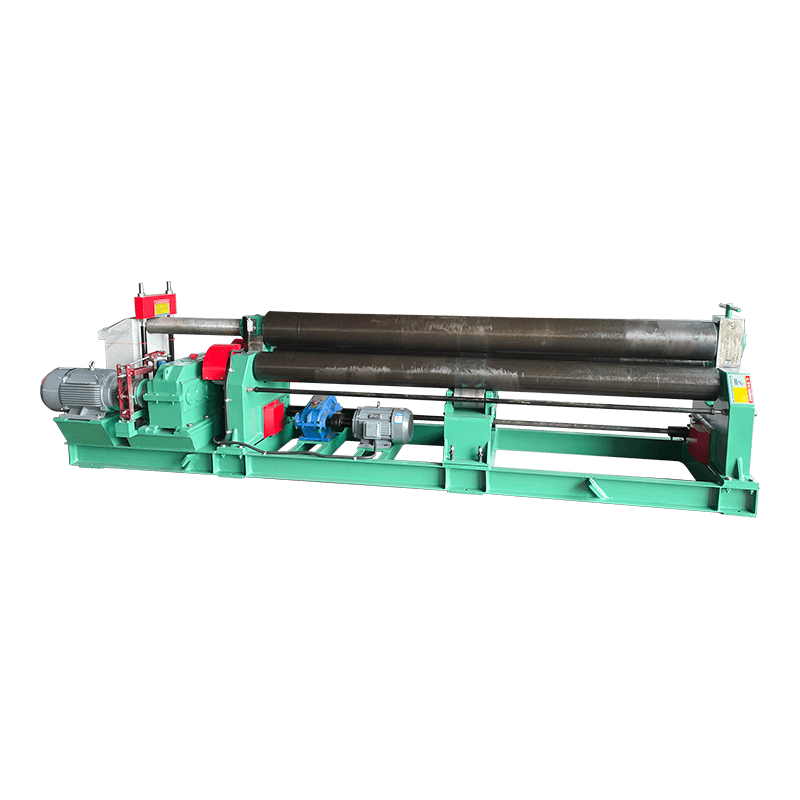

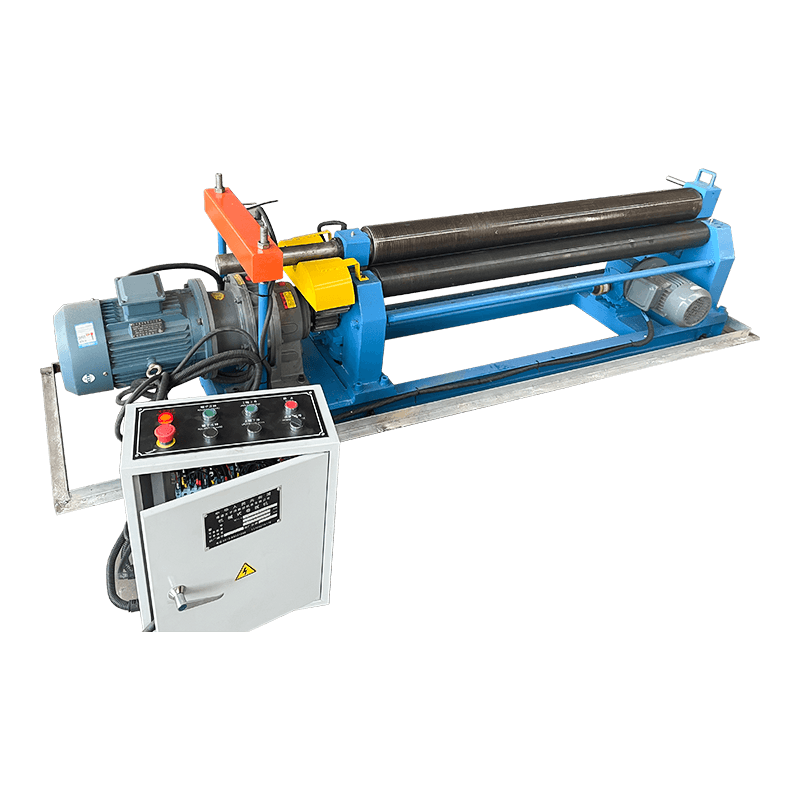

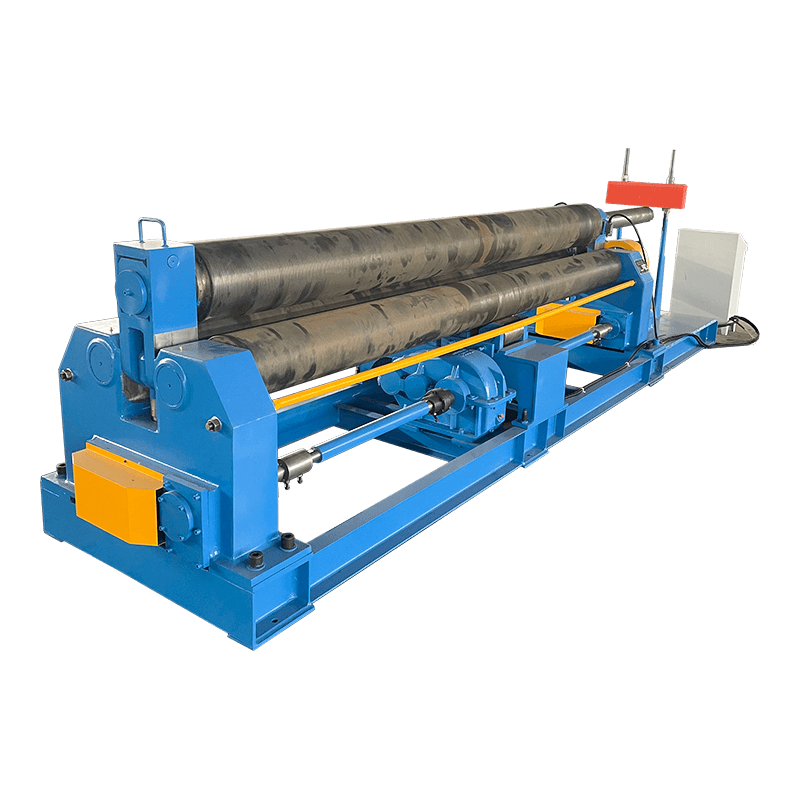

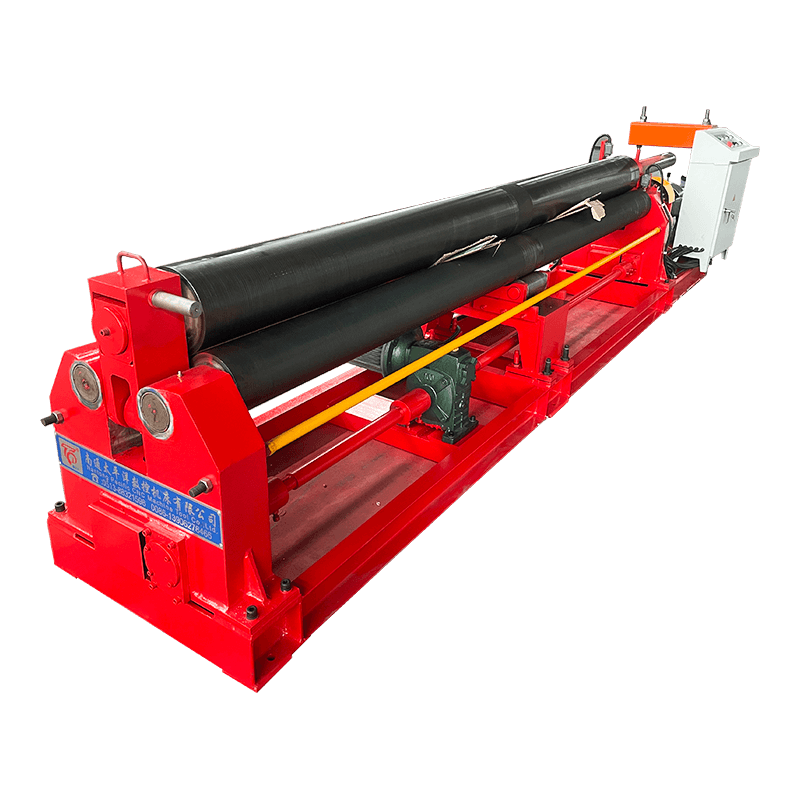

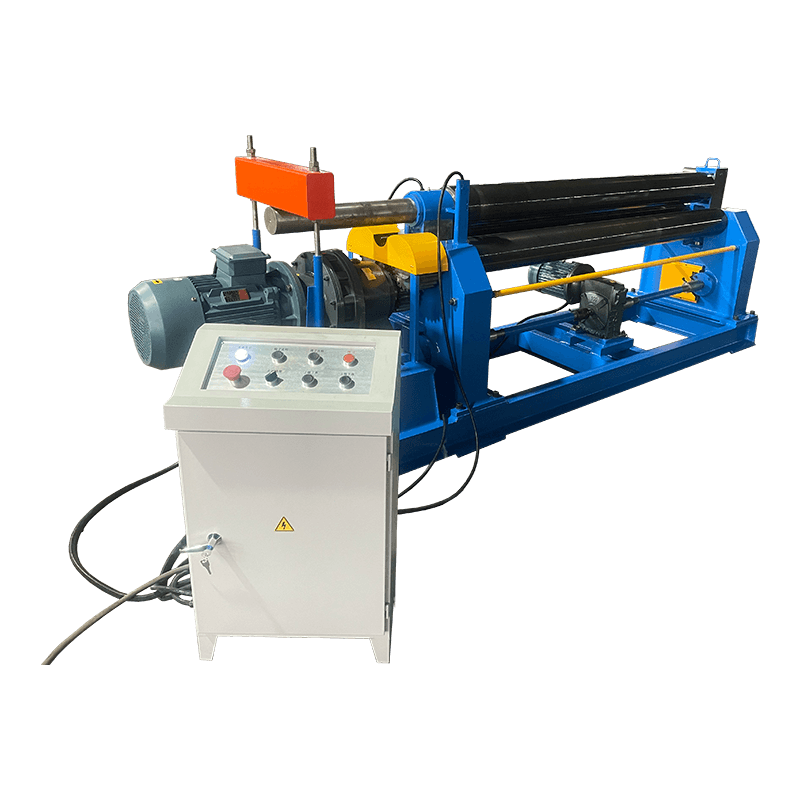

دستگاه غلتک متقارن مکانیکی 3 غلتکی سری W11

دستگاه نورد مکانیکی متقارن 3 غلتکی سری W11 یک نسخه ارتقا یافته از دستگاه خم کن صفحه دو پینچ سه رول سنتی است. این دستگاهی که برای پاسخگویی به نیازهای کارگاه های ساخت مدرن برای استحکام، سهولت استفاده و تطبیق پذیری طراحی شده است، از چندین دهه تجربه در تولید تجهیزات نورد صفحه سنگین می برد.

ویژگی های کلیدی
طراحی 3 غلتکی متقارن اثبات شده است: آرایش متقارن سه غلتک دستگاه تولید نیرو را تضمین می کند و را قوی، بادوام و کارکرد آسان می کند. برای چرخاندن پوسته های استوانه ای و ساخت قطعات منحنی اساسی ایده آل است.

دقت خمش بالا: طراحی به RGS فاصله بین نقاط خمشی را به حداقل میینه و دقت شکل دهی بالاتر و گردی ثابت در قطعات کار تمام شده را تضمین می کند.

سیستم بلبرینگ MCS قابل اعتماد: هر غلتک خمشی به صورت استاندارد توسط چهار یاتاقان مستقل پشتیبانی می شود. این بلبرینگ MCS قابلیت اطمینان بالاتر و ظرفیت جذب بار را می دهد و عمر مفید دستگاه را افزایش می دهد.

تطبیق پذیری پیشرفته برای شکل دهی مخروطی: سیستم یاتاقان همچنین اجازه می دهد تا گسترده تر از زوایای کج شدن غلتک جانبی را ارائه کند، که به طور قابل توجهی تطبیق پذیری را هنگام نورد کردن قطعات کار مخروطی بهبود می بخشد.

تعمیر و نگهداری مقرون به صرفه و کم: سری W11 به عنوان یک ماشین نورد مکانیکی، راه حلی مقرون به صرفه با اجزای هیدرولیک پیچیده کمتر ارائه می دهد که به نیازهای تعمیر و نگهداری کمتر و عملکرد قابل اعتماد می شود.

برنامه های کاربردی
این دستگاه نورد مکانیکی 3 غلتکی متقارن به طور خاص در صنایع از جمله:

  • تولید مخازن تحت فشار و دیگ بخار
  • اسکلت فلزی و ساخت مخزن
  • تولید لوله کشی و کانال کشی
  • کارگاه های فلزی عمومی

تحقیق

توضیح محصول

مشخصات

مدل

ضخامت
صفحه مارپیچ
(میلی متر)

عرض از
صفحه مارپیچ
(میلی متر)

بازده صفحه
قدرت
(Mpa)

قطر از
غلتک بالا
(میلی متر)

موتور اصلی
(KW)

وزن
(کیلوگرم)

به طور کلی
مزیت
LXWXH
(میلی متر)

W11-4X1500

1-4

1500

245

140

3

1500

2800X800X1100

W11-4X2000

1-4

2000

245

160

4

1800

3400X800X1100

W11-6X2000

1-6

2000

245

170

4

2000

3600X900X1350

W11-6X2500

1-6

2500

245

190

5.5

2600

3600X900X1350

W11-8X2000

1-8

2000

245

190

5.5

2800

3600X1000X1350

W11-8X2500

2-8

2500

245

220

7.5

3500

4300X1100X1400

W11-12X2000

3-12

2000

245

240

7.5

3800

3800X1100X1400

W11-12X2500

3-12

2500

245

260

11

4800

4600X1200X1450

W11-16X2000

3-16

2000

245

260

11

4600

4100X1200X1450

W11-16X2500

3-16

2500

245

280

11

5900

4800X1400X1450

W11-20X2000

3-20

2000

245

280

11

7000

4100X1200X1450

W11-20X2500

3-20

2500

245

340

15

8600

4800X1400X1450

توضیحات و مشخصات ارائه شده در این کاتالوگ بدون اطلاع قبلی قابل تغییر هستند.

برای اطلاعات بیشتر با ما تماس بگیرید

در هنگام نیاز به ما دریغ نکنید!

SUBMIT

در مورد
شرکت ماشین آلات Nantong Pacific CNC ، با مسئولیت محدود
شرکت ماشین آلات Nantong Pacific CNC ، با مسئولیت محدود

شرکت ماشین آلات Nantong Pacific CNC ، با مسئولیت محدود is a key enterprise of national machinery industry, located in Haian Economic and Technological Development Zone, where the environment is beautiful and the traffic is convenient, which facilitates the rapid establishment of communication between enterprises and customers. The enterprise is fully equipped, specializing in the production of shearing machine, bending machine, rolling machine, hydraulic press, punching machine and other محصولات, widely used in: light industry, aviation, shipbuilding, metallurgy, instrumentation, electrical appliances, stainless steel products, construction and decoration industry. Our products sell well both at home and abroad.


به عنوان یک حرفه ای China 3-Rollers Symmetrical Mechanical Rolling Machine Suppliers and W11 Series 3-Rollers Symmetrical Mechanical Rolling Machine Company، این شرکت اکنون توانایی طراحی ، توسعه و ساخت محصولات سری استاندارد و تجهیزات غیر استاندارد را دارد. محصولات به خوبی در سراسر کشور ، تعداد زیادی صادرات به جنوب شرقی آسیا ، اروپا ، ایالات متحده و خاورمیانه به فروش می رسند. این شرکت مساحت بیش از 20،000 متر مربع را در بر می گیرد و گروهی از مهندسین و تکنسین با تجهیزات حرفه ای ، تولید و آزمایش حرفه ای کاملاً کامل است. Over the years, has been committed to the research and innovation of forging machine tools, the product sales and after-sales service is sparing no effort, has in Beijing, Tianjin, Shenyang, Shandong, Zhejiang, Guangzhou, Shanghai, Hangzhou, Chengdu, Xi 'an and Jiangsu area established a more perfect set of pre-sale, sale, after-sales service in one of شاخه ها ، تمام تلاش خود را برای تأمین نیازهای مشتریان داخلی و خارجی انجام می دهیم.


در دنیای امروز پر از امید و فرصت ها ، وسایل نقلیه اقیانوس آرام و مشتریان ما برای توسعه مشترک دست به دست هم می دهند.

خبر
گسترش دانش صنعت

1. مقدمه ای بر دستگاه غلتک متقارن مکانیکی 3 غلتکی سری W11

دستگاه غلتک مکانیکی متقارن 3 غلتکی سری W11 یک تجهیزات نورد صفحه کلاسیک و پرکاربرد است که برای خم کردن ورق های فلزی به شکل استوانه ای و کمانی طراحی شده است. این به ویژه برای کارهای شکل دهی فلزات متوسط ​​در کارگاه های ساخت و کارخانه های تولید صنعتی مناسب است.

این دستگاه بر روی یک ساختار متقارن سه رول ساخته شده است که عملکرد پایدار و قابل عملکرد قابل اعتماد را تضمین می کند. این می تواند ضخامت های صفحه را از بین ببرد 2 تا 60 میلی متر بسته به مشخصات مدل، آن را به یک راه حل همه کاره برای تبدیل می کند.

Nantong Pacific Machine Tool Co., Ltd یک شرکت کلیدی صنعت ماشین آلات ملی است که در منطقه توسعه اقتصادی و هایان واقع شده است، مکانی است که محیط زیبا و ترافیک راحت است، که ارتباط سریع بین شرکت ها و مشتریان را می سازد. این شرکت به طور کامل است و متخصص در تولید دستگاه برش، دستگاه خم، نورد، پرس هیدرولیک، دستگاه پانچ سایر محصولات است که به طور مستقیم در صنایع سبک، حمل و نقل هوایی، کشتی سازی، متالورژی، ابزار دقیق، لوازم الکتریکی، محصولات فولادی ضد زنگ، صنعت ساخت و ساز و دکوراسیون استفاده می شود. محصولات ما هم در داخل و هم در خارج از کشور فروش خوبی دارند.

2. مفهوم طراحی و توسعه مهندسی

(1) استحکام و دوام

سری W11 برای کاربردهای سنگین طراحی شده است. ساختار فولادی جوش داده شده آن استحکام بالا و پایداری طولانی مدت را حتی در شرایط کار ثابت می کند.

(2) عملیات کاربر پسند

این دستگاه برای کارکرد آسان طراحی شده است و به اپراتورها اجازه می دهد با حداقل آموزش به نتایج دقیق دست یابند و کارایی کارگاه را تا بهبود ببخشند. 30% .

(3) برنامه های کاربردی همه کاره

در عملیات نورد از جمله خمش استوانه ای، مخروطی و قوس الکتریکی را پشتیبانی می کند و آن را برای نیازهای مختلف صنعتی مناسب می کند.

تجربه مهندسی ERMAK در ماشین های سنگین به طور کامل در طراحی W11 اجرا شده است. ، اطمینان از قابلیت اطمینان بالا و ثبات عملکرد.

3. نوآوری های فنی کلیدی

(1) طراحی دقیق RGS

طراحی RGS فاصله بین نقاط خمشی را به حداقل می رساند و دقت کنید خمش را تا حدودی بهبود می بخشد. 15٪ - 20٪ در مقایسه با ماشین های معمولی

(2) سیستم بلبرینگ MCS

هر رول خمشی مجهز به چهار تاقان مستقل است که بار و پایداری عملیاتی را افزایش می دهد.

(3) قابلیت نورد مخروطی

رول های جانبی می شود امکان غلتک مخروطی کارآمد را می کند و تطبیق دستگاه را برای هندسه های پذیرنده پیچیده می دهد.

4. بررسی اجمالی خطوط فنی

مورد مشخصات بهره مند شوند
صفحه ضخامت 2-60 میلی متر استفاده صنعتی
نوع ساختار 3-غلتک متقارن شکل دهی پایدار و قابل اعتماد
دقت طراحی با دقت بالا سازگاری محصول بهبود یافته است
مشخصات فنی دستگاه نورد مکانیکی متقارن سری 3 غلتکی W11

5. کاربردهای صنعتی

سری W11 به طور خاص در موارد زیر استفاده می شود:

  • ساخت سازه های فولادی
  • تولید دیگ بخار
  • صنعت کشتی سازی
  • تولید مخازن تحت فشار

6. سوالات متداول

Q1: مزیت اصلی دستگاه سری W11 چیست؟

دقت، دوام و تطبیق پذیری بالایی را برای کاربردهای مختلف نورد صفحه می دهد.

Q2: آیا می توانید نورد مخروطی را انجام دهید؟

بله، رول های جانبی امکان تشکیل مخروط کارآمد و شکل پیچیده را فراهم می کنند.

Q3: چه صنایعی معمولاً از این دستگاه استفاده می کنند؟

به طور خاص در کشتی سازی، دیگ بخار، سازه های فولادی و صنایع ساخت سنگین می شود.
