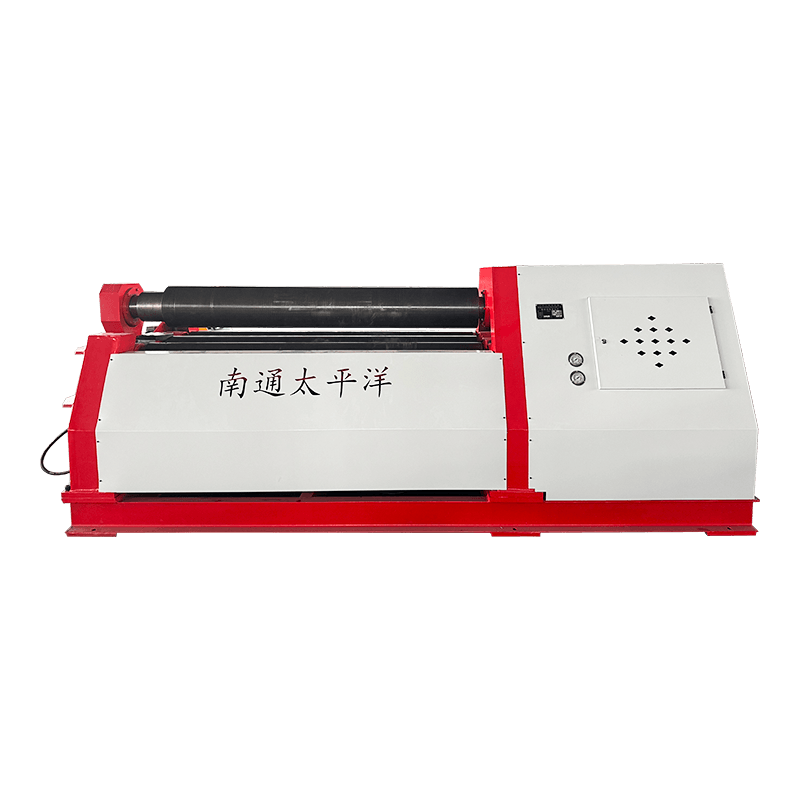

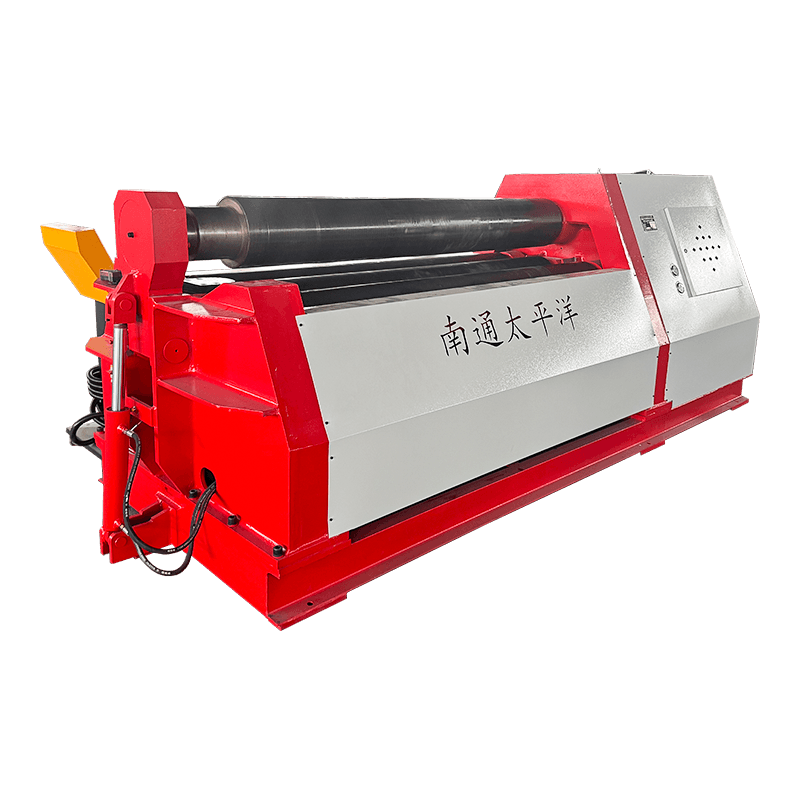

دستگاه غلتک 4 غلتکی سری W12

دستگاه نورد صفحه 4 غلتکی سری W12 یک محلول خمشی صفحه هیدرولیک با کارایی بالا است که برای پیش از خم شدن و نورد کردن صفحات فلزی به قطعات کار استوانه ای، مخروطی یا منحنی طراحی شده است. این دستگاه به طور مستقیم در مخازن تحت فشار، بویلرها، خطوط لوله و صنایع فولاد سازه استفاده می شود، پیش خم شدن و شکل دهی را در یک عملیات ادغام می کند و نیاز به تجهیزات اضافی را از بین می برد.

ساختار و اصل کار
دستگاه از پیکربندی چهار غلتکی استفاده می کند:
غلتک بالا غلتک محرک اصلی است که حرکت عمودی آن توسط یک موتور هیدرولیک برای عملکرد پایدار و قوی کنترل می شود.
غلتک پایینی نیروی گیره را از طریق یک سیلندر هیدرولیک به صفحه اعمال می کند و از حفظ در طول روند شکل دهی مطمئن می شود.
دو غلتک جانبی که به صورت متقارن در دو طرف غلتک پایین قرار گرفته اند، در امتداد ریل های راهنمای شیب دار حرکت می کنند. آنها توسط یک سیستم مکانیکی متشکل از مهره ها، کرم ها و پیچ های اصلی هدایت می شوند که از جانبی کنترل می شوند و نیروی تشکیل دهنده را ارائه می دهد.
این طراحی به هر دو انتهای صفحه اجازه می‌دهد تا در یک راه‌اندازی قبل از خم شوند و ضایعات مواد را کاهش دهند و کارایی را در مقایسه با ماشین‌های سه غلتکی بهبود بخشند.

ویژگی های کلیدی
شکل دهی یک مرحله ای: قبل از خم شدن و نورد را می توان در همان دستگاه تکمیل کرد و در زمان راه اندازی صرفه جویی کرد
درایو هیدرولیک کامل: عملکرد صاف، استحکام بالا و نیروی گیر قابل اعتماد
کنترل مجدد: سیستم CNC اختیاری برای کنترل خودکار موقعیت های غلتکی، بهبود قابلیت تکرار
مواد سازگاری: مناسب برای کربن، فولاد ضد زنگ، تجهیزات و صفحات آلیاژی
عملیات آسان: کنترل پنل کاربر پسند با حالت های دستی و خودکار

برنامه های کاربردی
مخازن تحت فشار و دیگهای بخار
تولید لوله
برج باد و ساخت سازه فولادی
صنایع خودروسازی و کشتی سازی

تحقیق

توضیح محصول

مشخصات

مدل

ضخامت
صفحه پیچ خورده
(میلی متر)

قبل از خم شدن
ضخامت
(میلی متر)

عرض از
صفحه مارپیچ
(میلی متر)

بازده صفحه
قدرت
(Mpa)

قطر از
غلتک بالا
(میلی متر)

موتور اصلی
(KW)

وزن
(کیلوگرم)

به طور کلی
مزیت
LXWXH
(میلی متر)

W12-4X1500

1-4

3

1500

245

140

3

1800

2800X900X1100

W12-4X2000

1-4

3

2000

245

160

4

2600

3400X900X1100

W12-6X2000

1-6

5

2000

245

170

4

3200

3600X1100X1350

W12-6X2500

1-6

5

2500

245

190

5.5

3800

4000X1200X1400

W12-8X1500

1-8

6

1500

245

190

5.5

3100

3500X1100X1350

W12-8X2500

2-8

6

2500

245

220

7.5

3800

4300X1300X1600

W12-12X2000

3-12

10

2000

245

240

7.5

4800

3800X1300X1600

W12-12X2500

3-12

10

2500

245

260

11

5200

4350X1450X1700

W12-16X2000

3-16

12

2000

245

260

11

5800

4100X1500X1800

W12-16X2500

3-16

12

2500

245

280

11

7500

4950X1600X1980

W12-16X3000

3-16

12

3000

245

340

15

9500

5600X1800X2100

W12-20X2000

3-20

16

2000

245

280

11

7800

4350X1600X2000

W12-20X2500

3-20

16

2500

245

340

15

9200

5000X1800X2200

W12-25X2000

4-25

20

2000

245

340

15

9400

4350X2000X2500

W12-25X2500

4-25

20

2500

245

380

22

11000

5000X2200X2600

W12-25X3100

4-25

20

3100

245

420

30

16000

6000X2200X2700

توضیحات و مشخصات ارائه شده در این کاتالوگ بدون اطلاع قبلی قابل تغییر هستند.

برای اطلاعات بیشتر با ما تماس بگیرید

در هنگام نیاز به ما دریغ نکنید!

SUBMIT

در مورد
شرکت ماشین آلات Nantong Pacific CNC ، با مسئولیت محدود
شرکت ماشین آلات Nantong Pacific CNC ، با مسئولیت محدود

شرکت ماشین آلات Nantong Pacific CNC ، با مسئولیت محدود is a key enterprise of national machinery industry, located in Haian Economic and Technological Development Zone, where the environment is beautiful and the traffic is convenient, which facilitates the rapid establishment of communication between enterprises and customers. The enterprise is fully equipped, specializing in the production of shearing machine, bending machine, rolling machine, hydraulic press, punching machine and other محصولات, widely used in: light industry, aviation, shipbuilding, metallurgy, instrumentation, electrical appliances, stainless steel products, construction and decoration industry. Our products sell well both at home and abroad.


به عنوان یک حرفه ای China 4 Roller Rolling Bending Machine Manufacturers and W12 Series 4-Rollers Rolling Machine Company، این شرکت اکنون توانایی طراحی ، توسعه و ساخت محصولات سری استاندارد و تجهیزات غیر استاندارد را دارد. محصولات به خوبی در سراسر کشور ، تعداد زیادی صادرات به جنوب شرقی آسیا ، اروپا ، ایالات متحده و خاورمیانه به فروش می رسند. این شرکت مساحت بیش از 20،000 متر مربع را در بر می گیرد و گروهی از مهندسین و تکنسین با تجهیزات حرفه ای ، تولید و آزمایش حرفه ای کاملاً کامل است. Over the years, has been committed to the research and innovation of forging machine tools, the product sales and after-sales service is sparing no effort, has in Beijing, Tianjin, Shenyang, Shandong, Zhejiang, Guangzhou, Shanghai, Hangzhou, Chengdu, Xi 'an and Jiangsu area established a more perfect set of pre-sale, sale, after-sales service in one of شاخه ها ، تمام تلاش خود را برای تأمین نیازهای مشتریان داخلی و خارجی انجام می دهیم.


در دنیای امروز پر از امید و فرصت ها ، وسایل نقلیه اقیانوس آرام و مشتریان ما برای توسعه مشترک دست به دست هم می دهند.

خبر
گسترش دانش صنعت

1. مقدمه ای بر 4 غلتک دستگاه خم کن

دستگاه خم کن غلتک 4 که به عنوان دستگاه غلتک 4 غلتکی سری W12 نیز شناخته می شود، یک تجهیزات نورد صفحه ای با کارایی بالا است که به طور خلاصه برای تشکیل اشکال استوانه ای، قوس و مخروطی از ورق های فلزی استفاده می شود. در صنایعی مانند کشتی سازی، مخازن تحت فشار، برج های بادی و ساخت سازه های فولادی سنگین است.

در مقایسه با ماشین های 3 غلتکی سنتی، طراحی 4 غلتکی راندمان را بهبود می بخشد. 30٪ - 50٪ و ضایعات مواد را تا 20% ، آن را به یک راه حل تصمیمی برای شکل دهی دقیق صفحه تبدیل می کند.

Nantong Pacific Machine Tool Co., Ltd یک شرکت کلیدی صنعت ماشین آلات ملی است که در منطقه توسعه اقتصادی و هایان واقع شده است، مکانی است که محیط زیبا و ترافیک راحت است، که ارتباط سریع بین شرکت ها و مشتریان را می سازد. این شرکت به طور کامل است و متخصص در تولید دستگاه برش، دستگاه خم، نورد، پرس هیدرولیک، دستگاه پانچ سایر محصولات است که به طور مستقیم در صنایع سبک، حمل و نقل هوایی، کشتی سازی، متالورژی، ابزار دقیق، لوازم الکتریکی، محصولات فولادی ضد زنگ، صنعت ساخت و ساز و دکوراسیون استفاده می شود. محصولات ما هم در داخل و هم در خارج از کشور فروش خوبی دارند.

2. اصل کار از ماشین 4 غلتکی W12

(1) سیستم درایو اصلی غلتکی بالا

غلتک بالا به عنوان جزء اصلی محرک عمل می کند که توسط موتورهای هیدرولیک تغذیه می شود که چرخش پایدار و قوی را برای عملیات نورد همیشه تضمین می کند.

(2) حرکت عمودی غلتک پایین

غلتک پایینی تحت فشار هیدرولیک به صورت عمودی حرکت می کند و از طریق روغن هیدرولیک در سیلندر نیرو وارد می کند تا صفحه را محکم ببندد. این امر پخش یکنواخت فشار را تضمین می کند.

(3) سیستم تنظیم غلتک جانبی

غلتک‌های جانبی در هر دو طرف با استفاده از مکانیزم‌های پیچ، کرم و پیچ سربی در امتداد ریل‌های راهنما حرکت می‌کنند و امکان کنترل دقیق انحنا را برای ضخامت‌های صفحه‌های مختلف فراهم می‌کنند.

دستگاه اجازه می دهد قبل از خم شدن و نورد کردن هر دو انتهای صفحه روی همان تجهیزات ، به طور قابل توجهی بهره وری را بهبود می بخشد و زمان جابجایی مواد را کاهش می دهد.

3. عمومی کلیدی دستگاه غلتک4

  1. راندمان بالا: بستن یکباره غلتک و پیش خم شدن را کامل می کند.
  2. شکل دهی دقیق: دقت برای سازه های استوانه ای به 0.5± میلی متر می رسد.
  3. کاهش کار: کنترل هیدرولیک خودکار مداخله دستی را می دهد.
  4. کاربرد: مناسب برای صفحات با ضخامت 2 تا 80 میلی متر
  5. عملکرد پایدار: همگام سازی هیدرولیک کیفیت نورد ثابت را تضمین می کند.

4. بررسی اجمالی خطوط فنی

مورد مشخصات سود عملکرد
صفحه ضخامت 2-80 میلی متر دامنه کاربرد
دقت نورد ± 0.5 میلی متر فرم دهی با دقت بالا
بهبود کارایی 30٪ - 50٪ چرخه تولید سریعتر
مشخصات فنی دستگاه نورد صفحه 4 غلتکی سری W12

5. کاربردهای صنعتی

دستگاه خم کن 4 غلتکی به طور خاص در موارد زیر استفاده می شود:

  • ساخت مخازن تحت فشار
  • تولید برج بادی
  • صنعت کشتی سازی
  • ساخت سازه های فولادی

6. سوالات متداول

Q1: مزیت اصلی ساختار 4 غلتکی چیست؟

این اجازه می دهد تا قبل از خم شدن و نورد در یک دستگاه، بهبود کارایی و کاهش ضایعات مواد.

Q2: چه محدوده ضخامتی می تواند تحمل کند؟

بسته به ظرفیت مدل می تواند صفحات فولادی از 2 تا 80 میلی متر را تحمل کند.

Q3: آیا کنترل CNC در دسترس است؟

بله، سیستم های CNC اختیاری هستند و به طور قابل توجهی سطح دقت و اتوماسیون را بهبود می بخشند.
