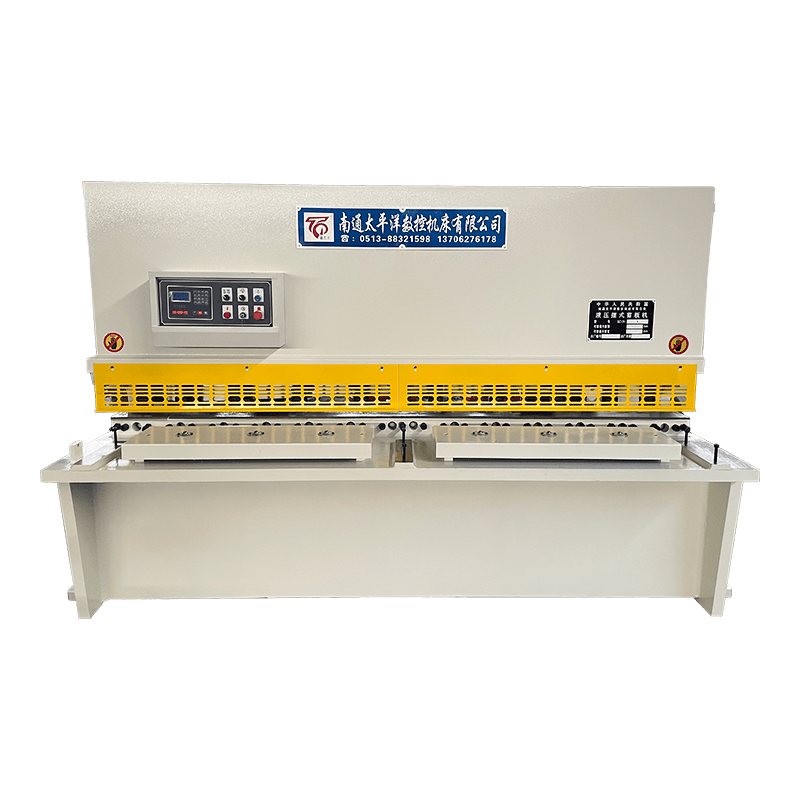

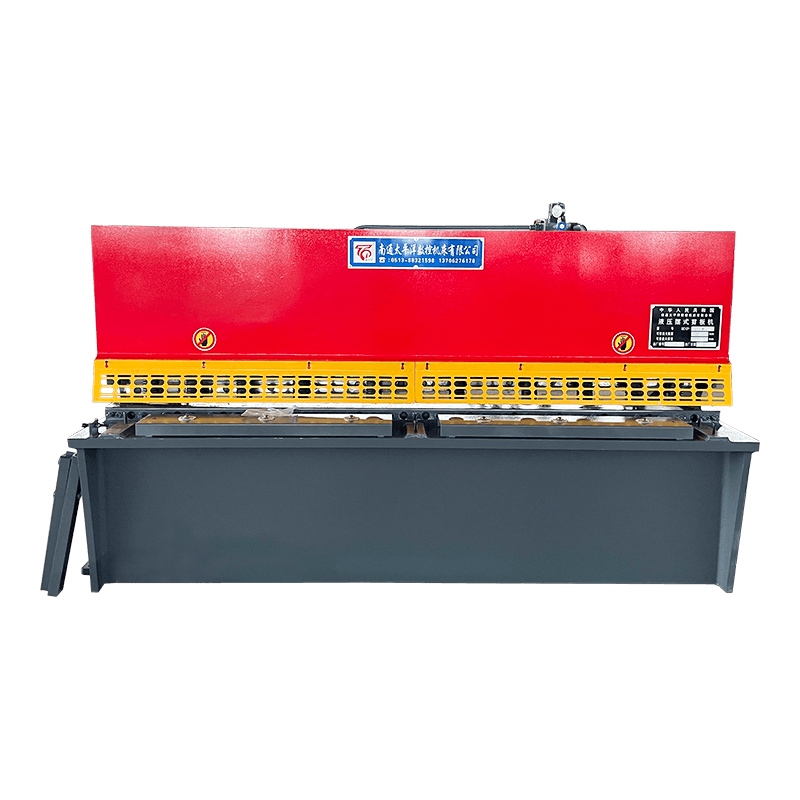

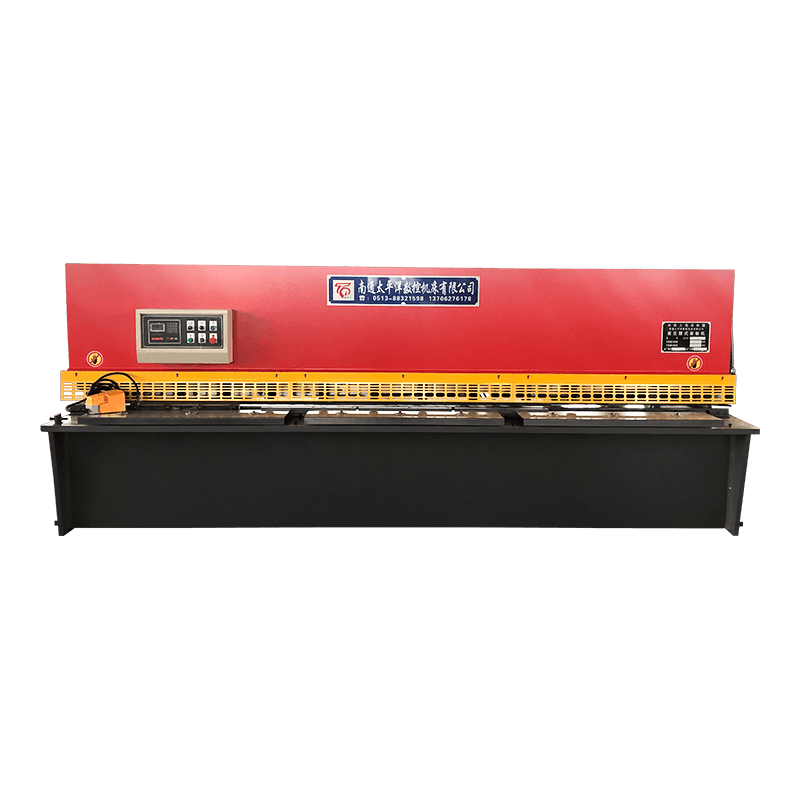

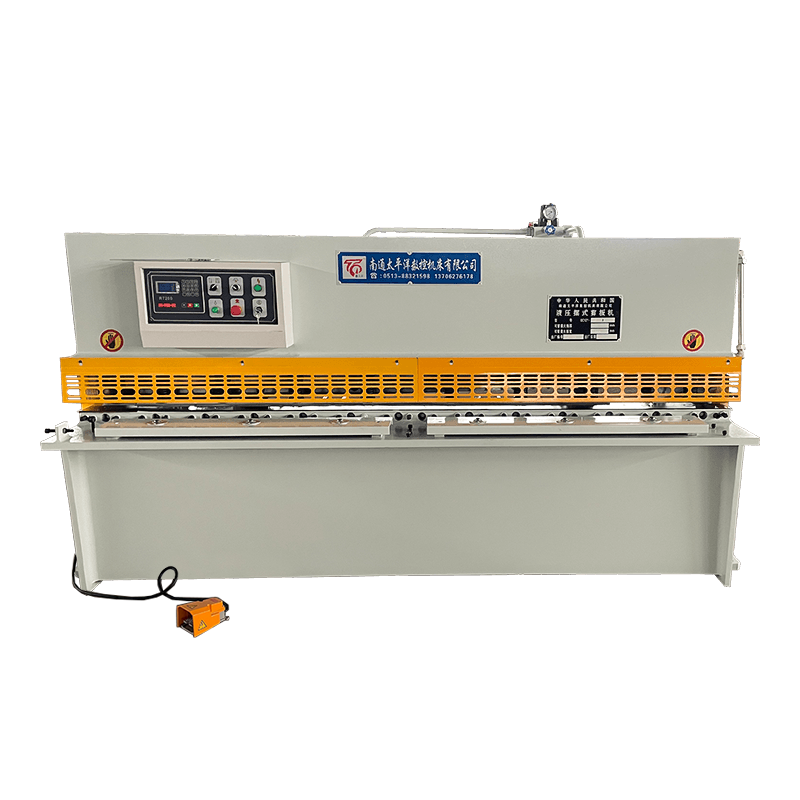

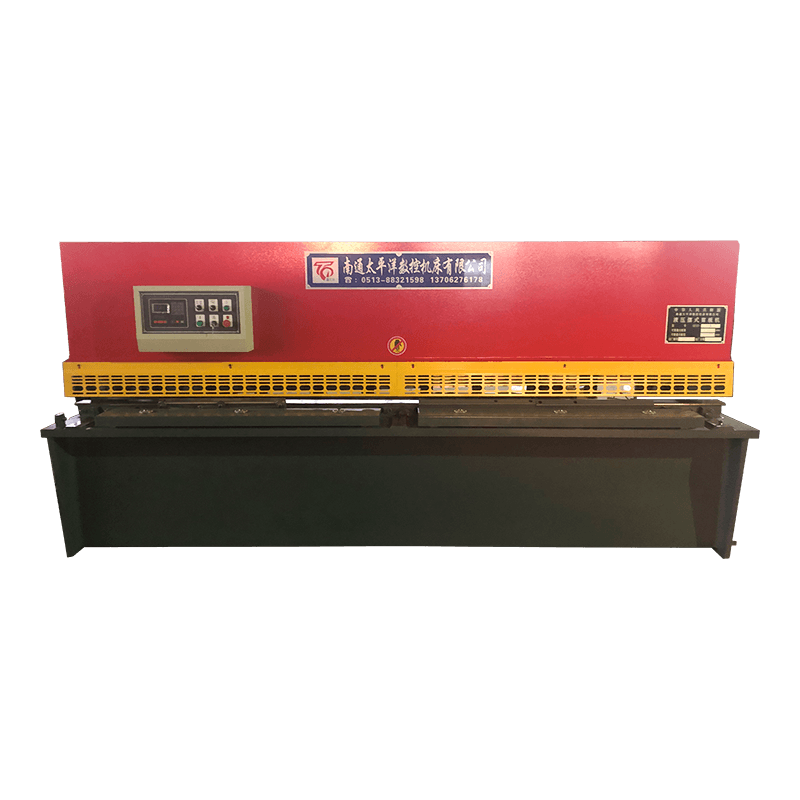

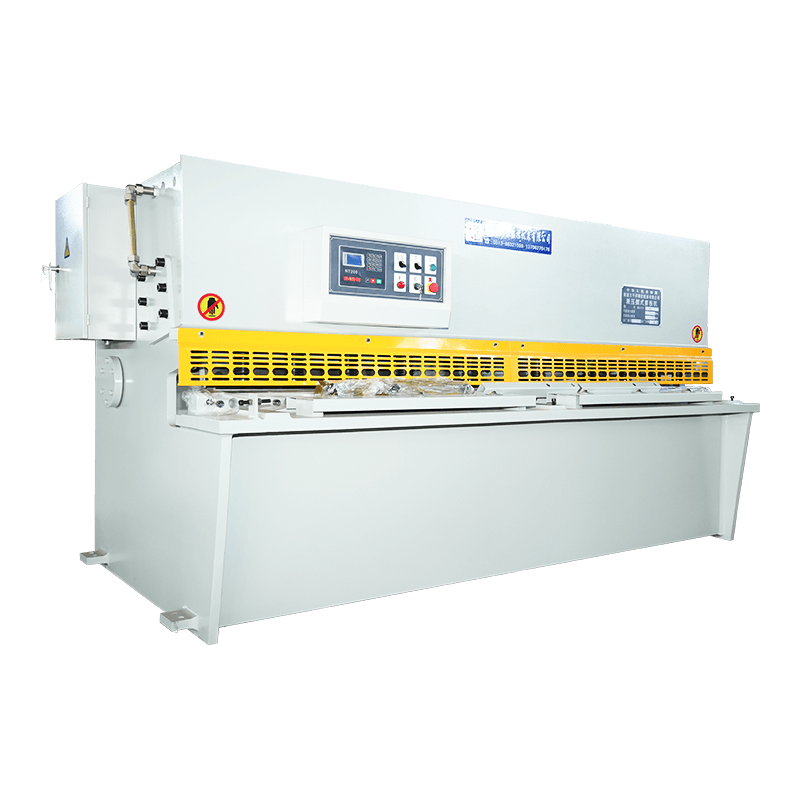

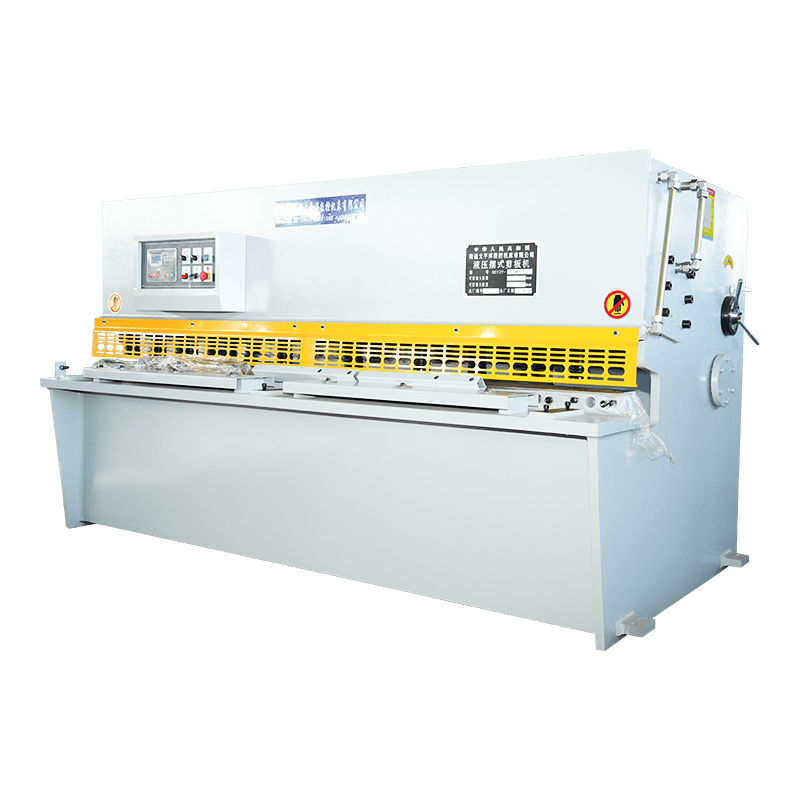

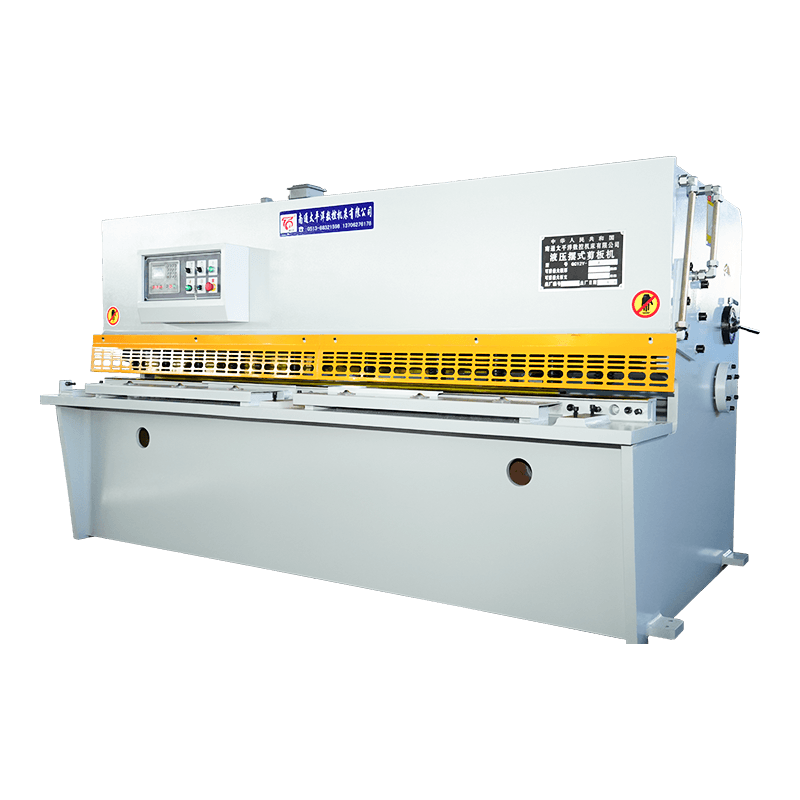

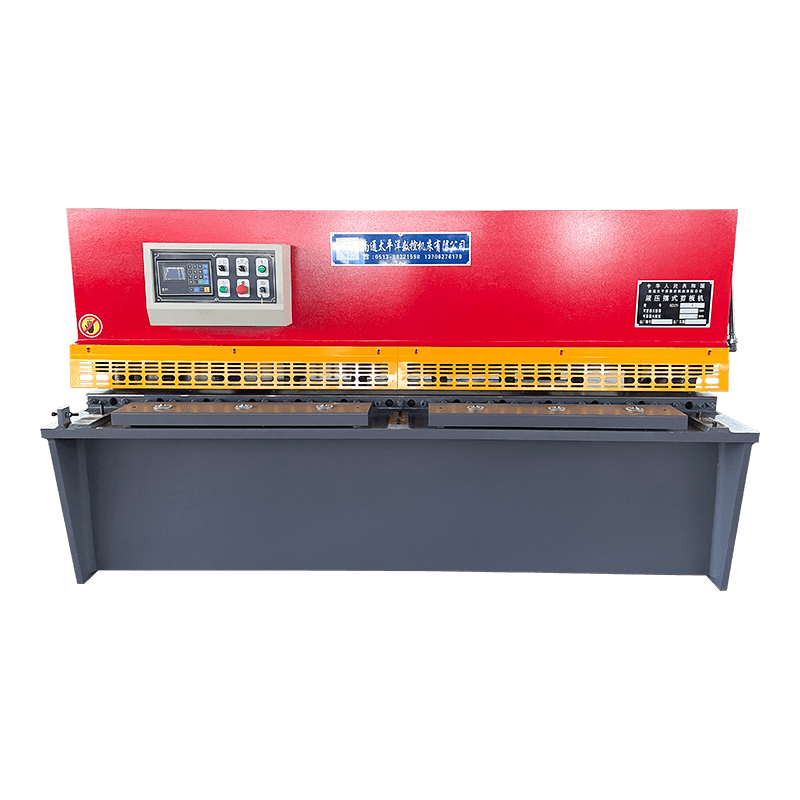

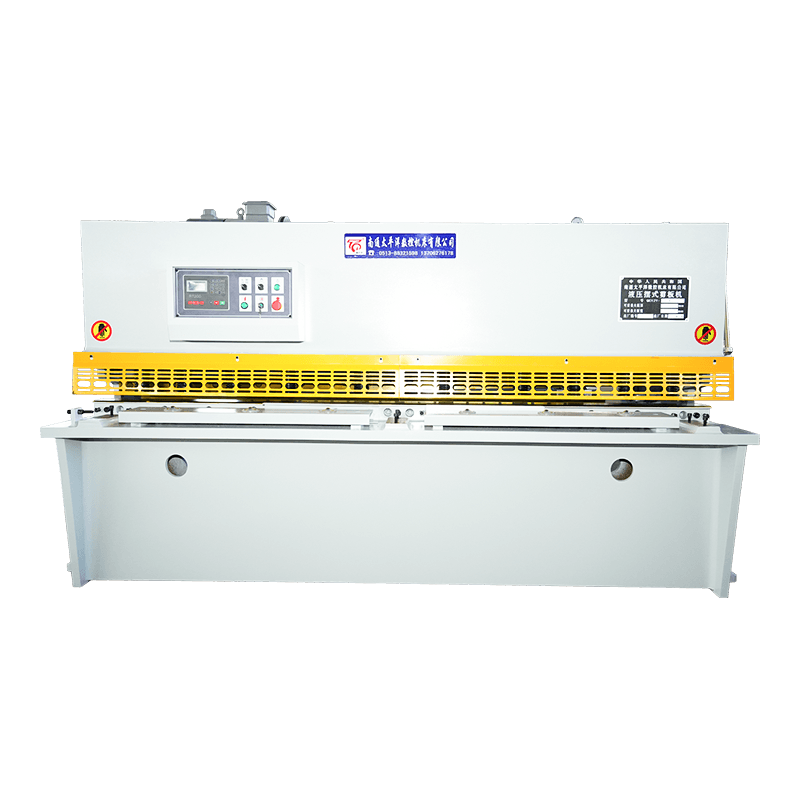

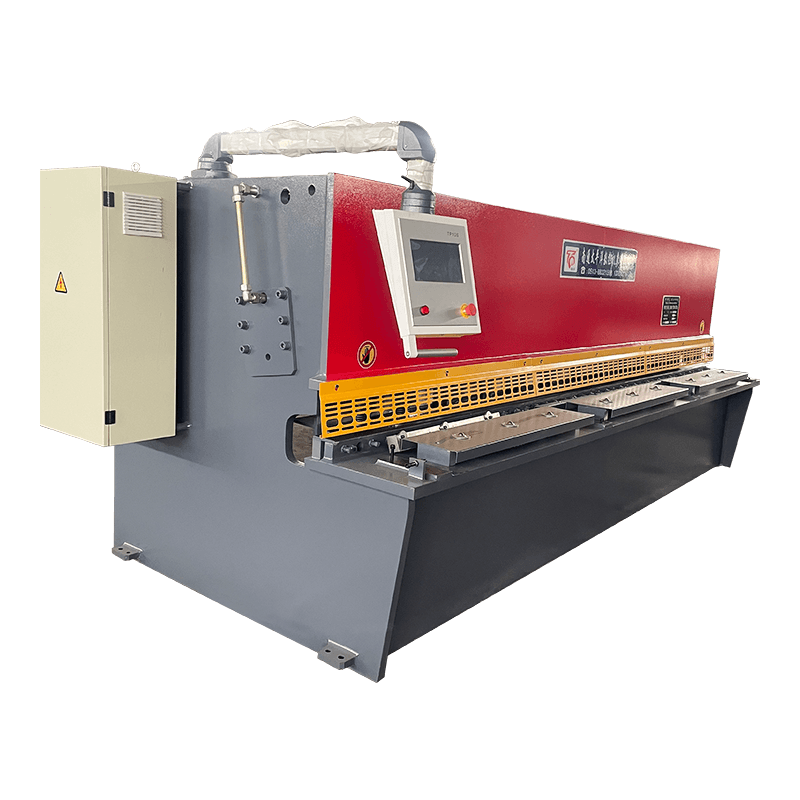

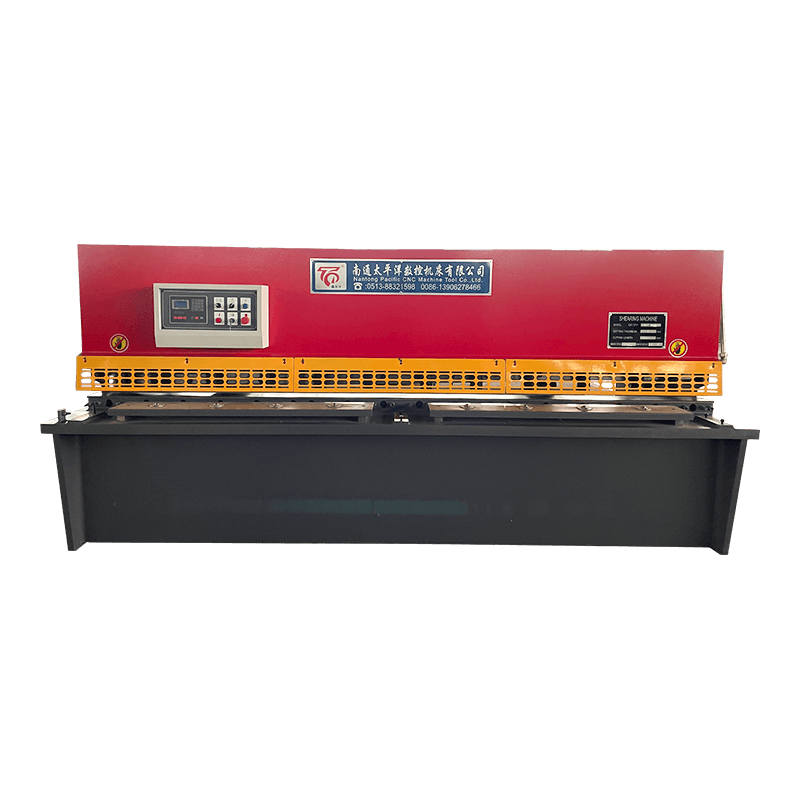

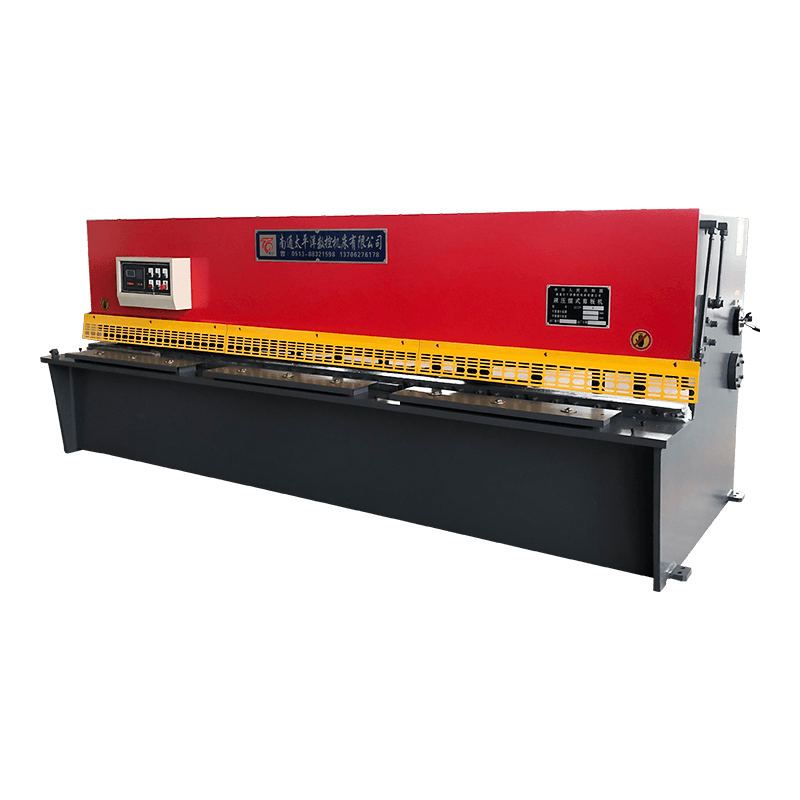

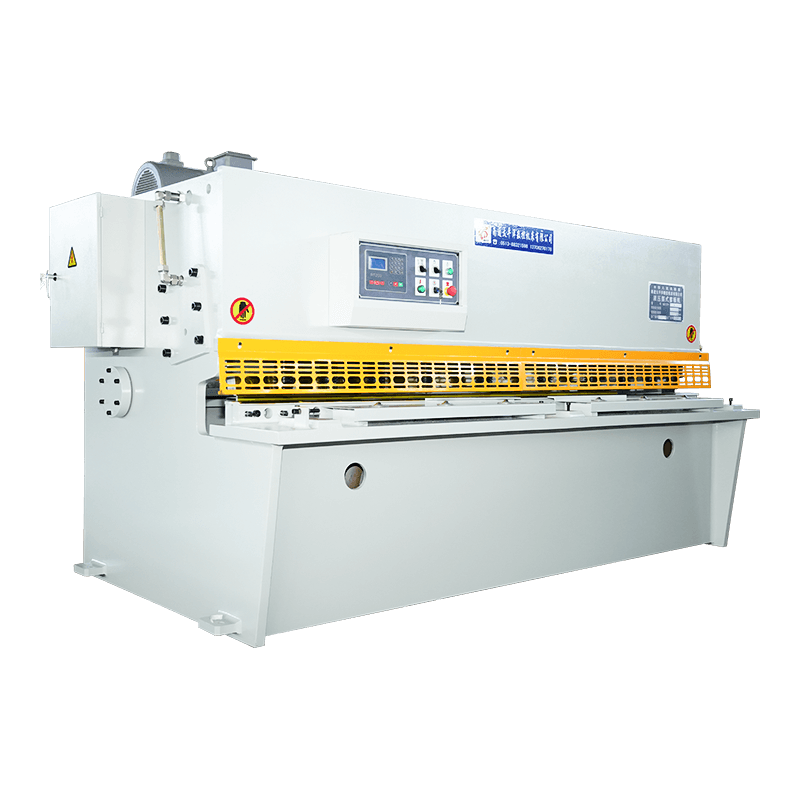

سری QC12Y/K CNC استاندارد/دستگاه برش پرتو چرخشی هیدرولیک

دستگاه برش پرتو نوسان هیدرولیک سری QC12Y/K یک راه حل برش فلزی با دقت بالا است که به طور مستقیم در صنایع پردازش و فلز، ساخت فلز و صنایع تولیدی استفاده می شود. این برش هیدرولیک که برای برش صفحات فولادی با دقت و کارایی بالا طراحی شده است، عملکرد قابل اعتماد را با کنترل CNC کاربر پسند می کند.

ویژگی های کلیدی
سیستم توقف عقب با دقت بالا: یک اینورتر استاپ عقب را کنترل می‌کند و مطمئن می‌شود که موتور دقت را در 0.05 میلی‌متر کنترل می‌کند و طول برش ثابت را برای تولید انبوه می‌دهد.

تیغه برش با کیفیت بالا: تیغه ها از فولاد آلیاژی 6CrW2Si ساخته شده اند، سختی، چقرمگی و مقاومت در برابر سایش عالی را ارائه می دهند و طول عمر و نتایج برشی تمیز را بر روی ورق های فلزی مختلف تضمین می کنند.

کنترل سیستم CNC: این دستگاه که به کنترلر E21S مجهز است، حرکت عقب و ضربه تیغه برشی را مدیریت کند و می تواند تا 40 مجموعه برنامه را برای راه اندازی کارهای مختلف برش کند.

ایمنی هیدرولیک و برگشت: شیر سرریز اضافه بار را برای سیستم هیدرولیک ارائه می کند، در حالی که نگهدارنده چاقو توسط نیتروژن به عقب رانده می شود تا ضربات برگشتی سریع، صاف و قابل اعتماد داشته باشید.

ایمنی پیشرفته: سوئیچ پایی با عملکرد توقف اضطراری یکپارچه است و محافظت قابل اعتماد را در برابر بیرون زدگی های تصادفی در حین کار ارائه می دهد.

شکاف تیغه قابل تنظیم: تنظیم دستی شکاف تیغه به اپراتورها این امکان را می دهد که فاصله را با توجه به ضخامت های مختلف تنظیم کننده و کیفیت برش بهینه را تضمین کنند.

موقعیت یابی دقیق تغذیه: میز پشتیبانی جلویی به خط کش است که اپراتورها را قادر می سازد تا به طور دقیق تغذیه را برای عملیات دستی و نیمه خودکار تعیین کنند.

برنامه های کاربردی
این دستگاه برش پرتو چرخشی برای فولاد کربنی، فولاد ضد زنگ، تجهیزات و سایر صفحات فلزی در صنایع از جمله:

  • پردازش ورق فلز
  • کارگاه های فلز سازی
  • خودروسازی و تولید لوازم خانگی
  • تولید فولاد ساختمانی و سازه ای

تحقیق

توضیح محصول

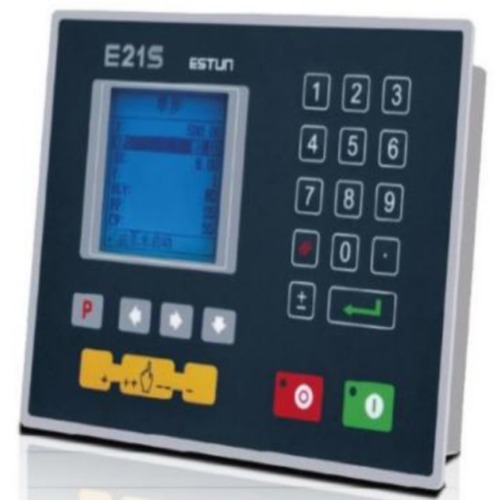

با استفاده از دستگاه برش E21-S شرکت ESTUN دستگاه مخصوص CNC

این محصول دارای ویژگی های زیر است:

کنترل کنترل سنج عقب.
عملکرد موقعیت یابی هوشمند
عملکرد موقعیت یابی یک طرفه و دو طرفه، به طور خودکار شکاف پیچ را از بین می برد.
عملکرد عقب نشینی
عملکرد جستجوی خودکار نقطه مرجع.
عملیات پشتیبان گیری و بازیابی یک کلید.
عملکرد آموزش سریع.
40 فضای ذخیره سازی برنامه چند مرحله ای، هر برنامه دارای 25 مرحله است.
عملکرد حفاظت از قطع برق.

QC12Y/K- فنی فنی

مدل

برش زدن
ضخامت
(میلی متر)

برش زدن
عرض
(میلی متر)

سکته مغزی
(بار/میلی متری)

سنج پشت
محدوده
(میلی متر)

زاویه شن کش
(°)

موتور اصلی
(KW)

وزن
(کیلوگرم)

به طور کلی
مزیت
LXWXH
(میلی متر)

QC12Y-4X2500

4

2500

18

20-600

1 درجه 30 دقیقه

5.5

3500

3150X1460X1520

QC12Y-4X3200

4

3200

14

20-600

1 درجه 30 دقیقه

5.5

5000

3820X1720X1620

QC12Y-4X4000

4

4000

10

20-600

1 درجه 30 دقیقه

5.5

7500

4620X1850X1720

QC12Y-6X2500

6

2500

18

20-600

1 درجه 30 دقیقه

7.5

5000

3150X1540X1570

QC12Y-6X3200

6

3200

14

20-600

1 درجه 30 دقیقه

7.5

6100

3820X1660X1620

QC12Y-6X4000

6

4000

10

20-600

1 درجه 30 دقیقه

7.5

8500

4630X1880X1750

QC12Y-6X6000

6

4000

8

20-800

1 درجه 30 دقیقه

11

17800

6750X2500X2090

QC12Y-8X2500

8

2500

15

20-600

1 درجه 30 دقیقه

11

6500

3150X1540X1570

QC12Y-8X3200

8

3200

11

20-600

1 درجه 30 دقیقه

11

7600

3820X1660X1620

QC12Y-8X4000

8

4000

8

20-600

1 درجه 30 دقیقه

11

9300

4630X1880X1750

QC12Y-10X2500

10

2500

14

20-600

1 درجه 45 دقیقه

15

8500

3250X1980X1890

QC12Y-10X3200

10

3200

10

20-800

1 درجه 45 دقیقه

15

9800

3900X1980X1890

QC12Y-10X4000

10

4000

7

20-800

1 درجه 45 دقیقه

15

13500

4700X2150X1950

QC12Y-12X2500

12

2500

11

20-800

2 درجه

18.5

10000

3260X2080X1950

QC12Y-12X3200

12

3200

9

20-800

2 درجه

18.5

11000

3940X2080X1950

QC12Y-12X4000

12

4000

6

20-800

2 درجه

18.5

14000

4720X2200X2050

QC12Y-16X2500

16

2500

9

20-800

2 درجه

18.5

11000

3280X2280X2050

QC12Y-16X3200

16

3200

7

20-800

2 درجه

18.5

13000

3940X2450X2050

QC12Y-16X4000

16

4000

5

20-800

2 درجه

18.5

15500

4750X2450X2050

توضیحات و مشخصات ارائه شده در این کاتالوگ بدون اطلاع قبلی قابل تغییر هستند.

برای اطلاعات بیشتر با ما تماس بگیرید

در هنگام نیاز به ما دریغ نکنید!

SUBMIT

در مورد
شرکت ماشین آلات Nantong Pacific CNC ، با مسئولیت محدود
شرکت ماشین آلات Nantong Pacific CNC ، با مسئولیت محدود

شرکت ماشین آلات Nantong Pacific CNC ، با مسئولیت محدود is a key enterprise of national machinery industry, located in Haian Economic and Technological Development Zone, where the environment is beautiful and the traffic is convenient, which facilitates the rapid establishment of communication between enterprises and customers. The enterprise is fully equipped, specializing in the production of shearing machine, bending machine, rolling machine, hydraulic press, punching machine and other محصولات, widely used in: light industry, aviation, shipbuilding, metallurgy, instrumentation, electrical appliances, stainless steel products, construction and decoration industry. Our products sell well both at home and abroad.


به عنوان یک حرفه ای China CNC Standard Hydraulic Swing Beam Shearing Machine Suppliers and QC12Y/K Series CNC Standard/Hydraulic Swing Beam Shearing Machine Company، این شرکت اکنون توانایی طراحی ، توسعه و ساخت محصولات سری استاندارد و تجهیزات غیر استاندارد را دارد. محصولات به خوبی در سراسر کشور ، تعداد زیادی صادرات به جنوب شرقی آسیا ، اروپا ، ایالات متحده و خاورمیانه به فروش می رسند. این شرکت مساحت بیش از 20،000 متر مربع را در بر می گیرد و گروهی از مهندسین و تکنسین با تجهیزات حرفه ای ، تولید و آزمایش حرفه ای کاملاً کامل است. Over the years, has been committed to the research and innovation of forging machine tools, the product sales and after-sales service is sparing no effort, has in Beijing, Tianjin, Shenyang, Shandong, Zhejiang, Guangzhou, Shanghai, Hangzhou, Chengdu, Xi 'an and Jiangsu area established a more perfect set of pre-sale, sale, after-sales service in one of شاخه ها ، تمام تلاش خود را برای تأمین نیازهای مشتریان داخلی و خارجی انجام می دهیم.


در دنیای امروز پر از امید و فرصت ها ، وسایل نقلیه اقیانوس آرام و مشتریان ما برای توسعه مشترک دست به دست هم می دهند.

خبر
گسترش دانش صنعت

1. مقدمه ای بر دستگاه برش پرتو چرخشی CNC سری QC12Y/K

استاندارد CNC سری QC12Y/K دستگاه برش پرتو چرخشی هیدرولیک یک دستگاه برش فلز با کارایی بالا است که به طور عمده در صنایع ساخت ورق فلز استفاده می شود. این برای برش کربن، فولاد ضد زنگ و صفحات فلزی با دقت و کارایی بالا طراحی شده است.

در مقایسه با قیچی های مکانیکی سنتی، این دستگاه پرتو چرخشی هیدرولیک CNC راندمان برش را بهبود می بخشد. 30٪ - 50٪ و دقت برش را در داخل تضمین می کند ± 0.1 میلی متر ، آن را به یک انتخاب مطمئن برای تولید صنایع تبدیل می کند.

Nantong Pacific Machine Tool Co., Ltd یک شرکت کلیدی صنعت ماشین آلات ملی است که در منطقه توسعه اقتصادی و هایان واقع شده است، مکانی است که محیط زیبا و ترافیک راحت است، که ارتباط سریع بین شرکت ها و مشتریان را می سازد. این شرکت به طور کامل است و متخصص در تولید دستگاه برش، دستگاه خم، نورد، پرس هیدرولیک، دستگاه پانچ سایر محصولات است که به طور مستقیم در صنایع سبک، حمل و نقل هوایی، کشتی سازی، متالورژی، ابزار دقیق، لوازم الکتریکی، محصولات فولادی ضد زنگ، صنعت ساخت و ساز و دکوراسیون استفاده می شود. محصولات ما هم در داخل و هم در خارج از کشور فروش خوبی دارند.

2. ویژگی های کلیدی دستگاه برش سری QC12Y/K

  • سیستم کنترل اینورتر: موتور استاپ عقب را با دقت 0.05 میلی متر کنترل می کند.
  • جنس تیغه با کیفیت بالا: از فولاد 6CrW2Si برای عملکرد برش طول مدت استفاده می کند.
  • سیستم CNC E21S: توقف عقب و برش سکته را کنترل می کند، تا 40 برنامه را ذخیره می کند.
  • حفاظت از اضافه بار: شیر سریز ایمنی سیستم را تحت فشار بالا تضمین می کند.
  • سیستم برگشت نیتروژن: نگهدارنده چاقو نرم و ایمن برمی گردد.
  • عملکرد توقف اضطراری: سوئیچ پا ایمنی اپراتور را تضمین می کند.
  • تنظیم دستی شکاف تیغه: کیفیت برش را برای مواد مختلف بهبود می بخشد.
  • پشتیبانی از جلو با خط کش: وضعیت دقیق طول تغذیه را تضمین می کند.

3. اصل کار دستگاه برش پرتو نوسان هیدرولیک

(1) مکانیزم برش پرتو چرخشی

تیغه بالا در یک حرکت قوس نوسانی حرکت می کند و برش صاف و مداوم را تضمین می کند. این باعث کاهش مصرف انرژی می شود 15٪ - 20٪ در مقایسه با سیستم های گیوتین

(2) سیستم درایو هیدرولیک

سیستم هیدرولیک پایداری را برای اطمینان از نیروی برش ثابت در کل طول تیغه ارائه می کند و ضخامت های تا ماشین را پشتیبانی می کند. صفحات فولادی 16 میلی متری .

(3) یکپارچه سازی کنترل CNC

سیستم کنترل E21S موقعیت یابی عقب سنج و ضربه برش را خودکار می کند و به طور قابل توجهی توجهی بهره وری را بهبود می بخشد و خطای اپراتور را کاهش می دهد.

4. بررسی اجمالی خطوط فنی

مورد مشخصات بهره مند شوند
ضخامت برش 1-16 میلی متر سازگاری توسعه با مواد
دقت گیج پشت 0.05 میلی متر موقعیت یابی با دقت بالا
سیستم کنترل E21S CNC اجرای برنامه ریزی
مشخصات فنی دستگاه برش پرتو نوسان هیدرولیک QC12Y/K

5. کاربردهای صنعتی

سری QC12Y/K به طور خاص در موارد زیر استفاده می شود:

  • کارگاه های فلز سازی
  • صنعت کشتی سازی
  • خودروسازی
  • فرآوری فولادی ساختمانی

6. سوالات متداول

Q1: چه موادی را می توان دستگاه QC12Y/K برش داد؟

این می تواند کربن، فولاد ضد فولاد و صفحات شرکتی را به طور خودکار برش دهد.

Q2: سیستم کنترل مورد استفاده چیست؟

از سیستم CNC E21S استفاده می کند که تا 40 برنامه قابل برنامه ریزی را پشتیبانی می کند.

Q3: مزیت اصلی طراحی پرتو نوسان چیست؟

عملکرد برش نرم تری را ارائه می دهد و مصرف انرژی را تا 20% کاهش می دهد
